HDMB-8L 8路智能照明控制开关面板

智能照明控制系统

@2023-06-13 08:59

产品概述

Intelligent Lighting Switch Panel ｜ 8路智能照明控制开关面板

智能照明开关面板采用标准的通用型86型面板，可以设置模块的单开单关操作，也可以设置组合操作，满足多种控制场景需求。

86面板可安装在各种场合(墙面，配电箱门板)等，墙面安装是安装在市场通用型86底盒上，用一字螺丝刀撬开面板上下盖，用2颗专用螺丝穿过面板螺丝
固定于86型底盒上拧紧，对位盖上面板。配电箱门板安装是按86型面板开孔尺寸开好孔，直接卡入孔内，接好通讯线即可，无极性不挑线。

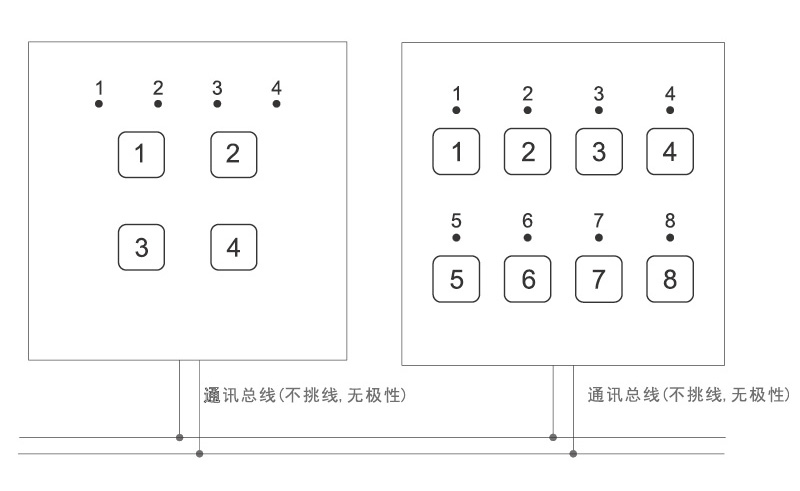

公司智能照明系统采用二总线供电通讯，支持任意布线方式，无特殊线缆要求，无极性接线，抗干扰性强，可与市电走线，无需单独穿管，多主机远程操
控，具有布线简易、维护简单、操作简便、省时省工等独特优势。

智能照明开关面板可订制所需要的场景应用。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

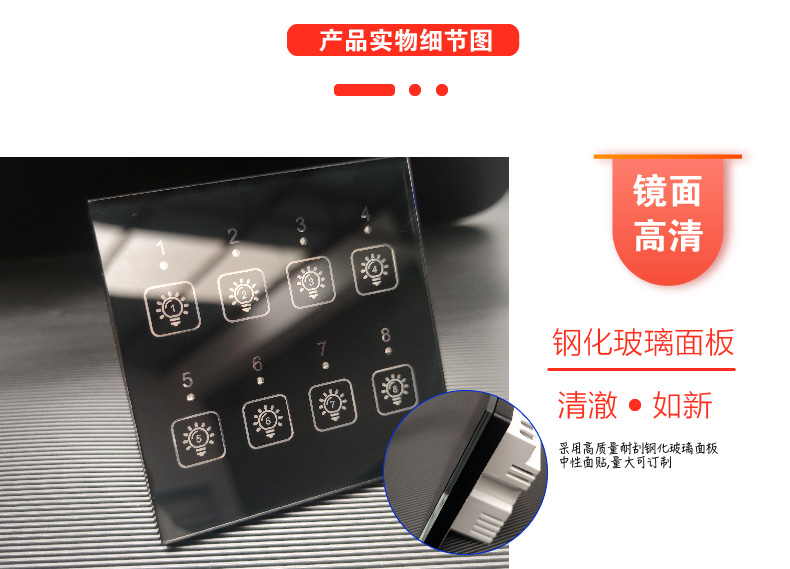

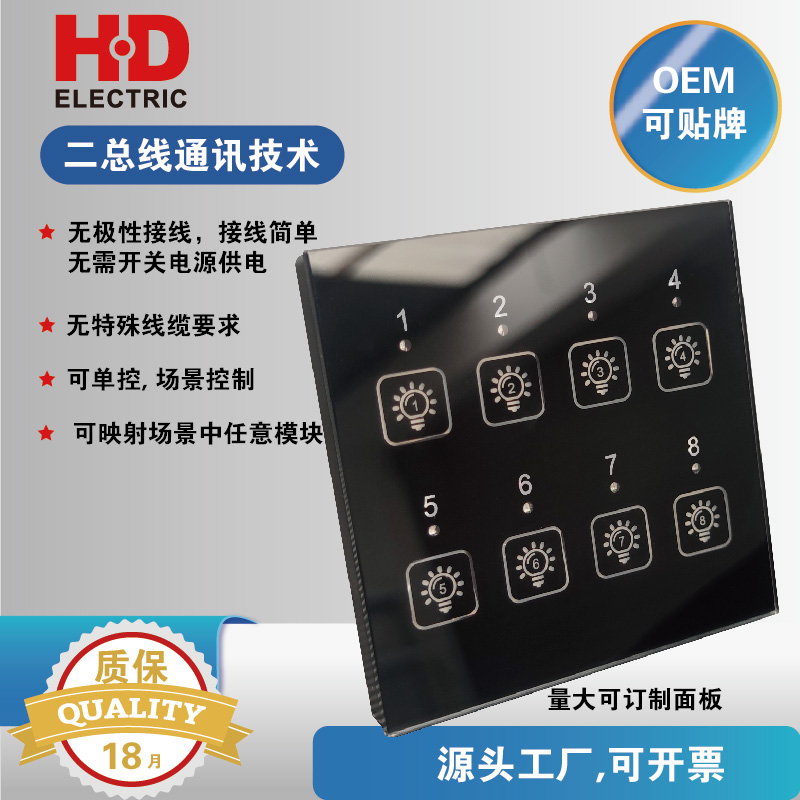

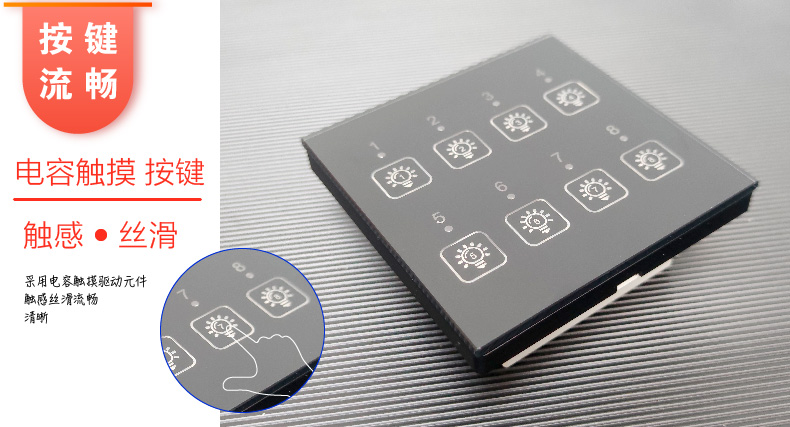

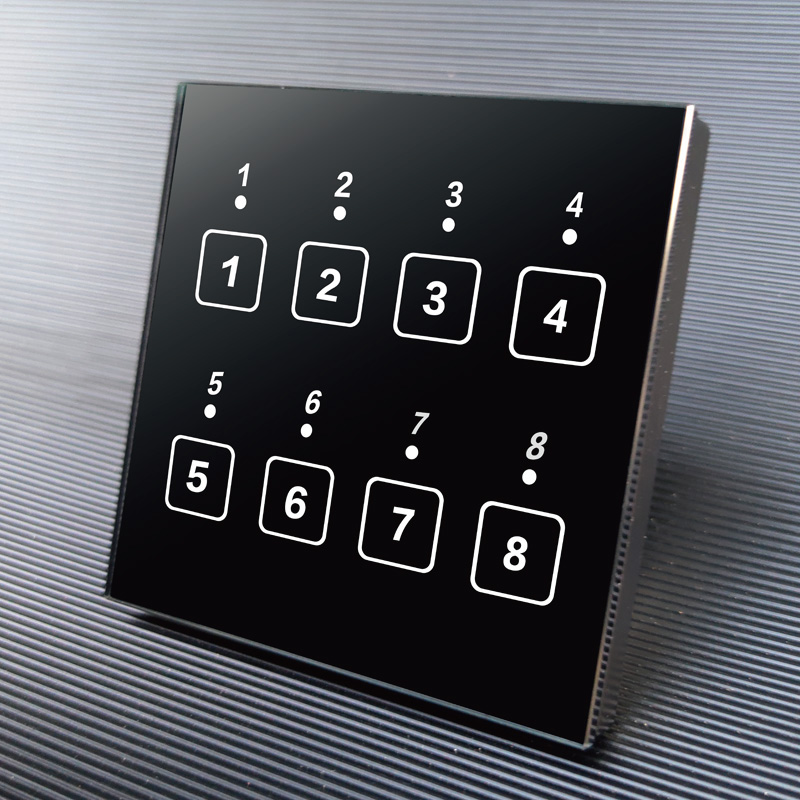

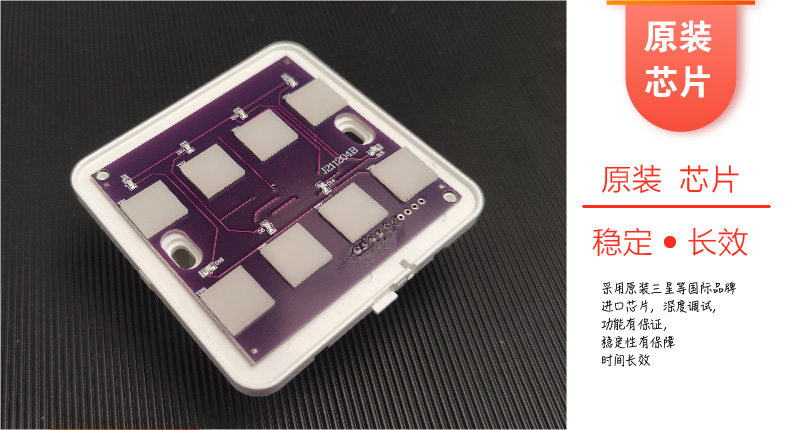

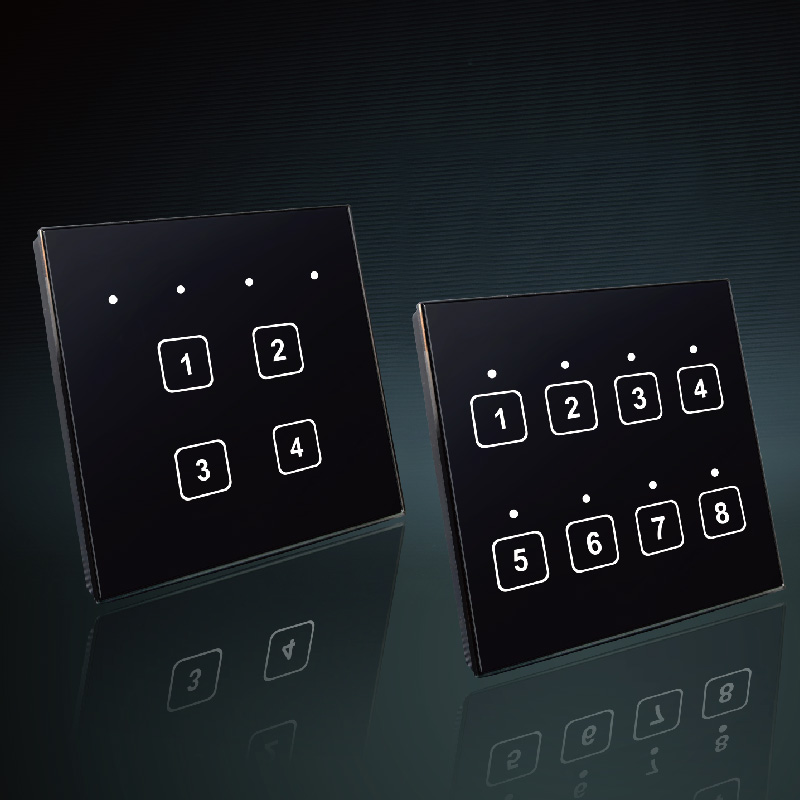

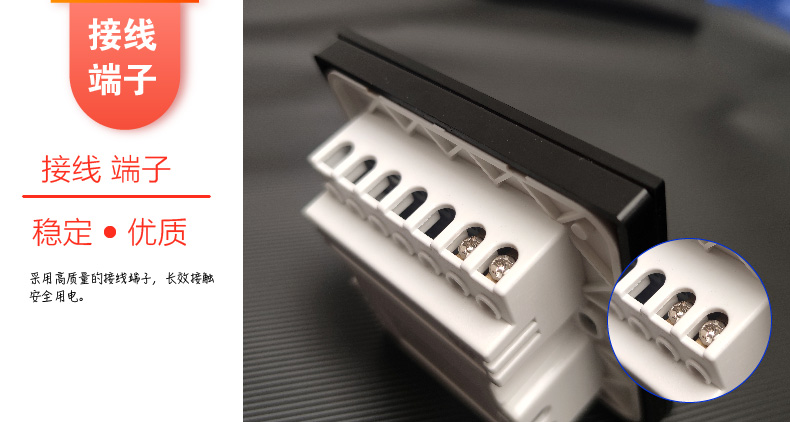

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	二总线供电
负载电流	10A 无源触点
场景控制	控制模块，86型面板，控制主机，多主机通讯
功耗	< 1W
控制模式	单控，多控，一对一，一对多，多对一，多对多
控件响应时间	≤０.５ S
通讯回路	通讯二总线，无极性，
环境温度	-20°C~+60°C
环境湿度	10%~90%

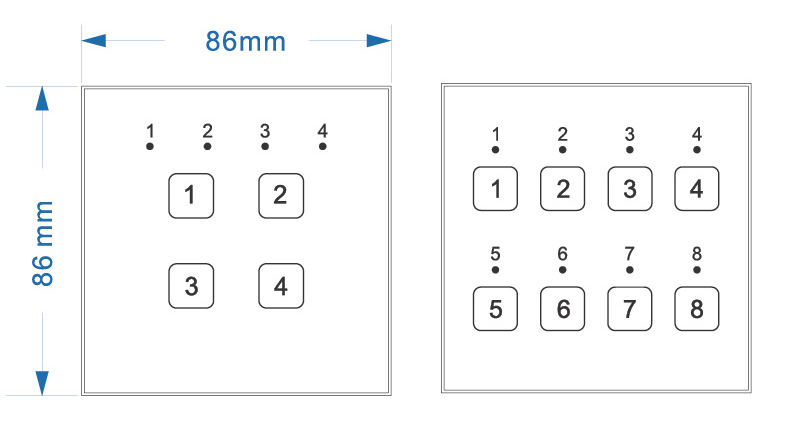

安装方式	86面板式安装
执行标准	GB14287.2 GB14287.3
