HDZMZJ 7寸智能照明控制触摸彩屏主机

智能照明控制系统

@2023-06-13 13:48

产品概述

Intelligent Lighting Host Machine ｜ 7寸智能照明控制触摸彩屏主机

智能照明主机采用先进的微处理芯片，系统使用先进的二总线通讯总线接口，在发现模块动作时能优先等级迅速、及时的传输信号并
记录事件。

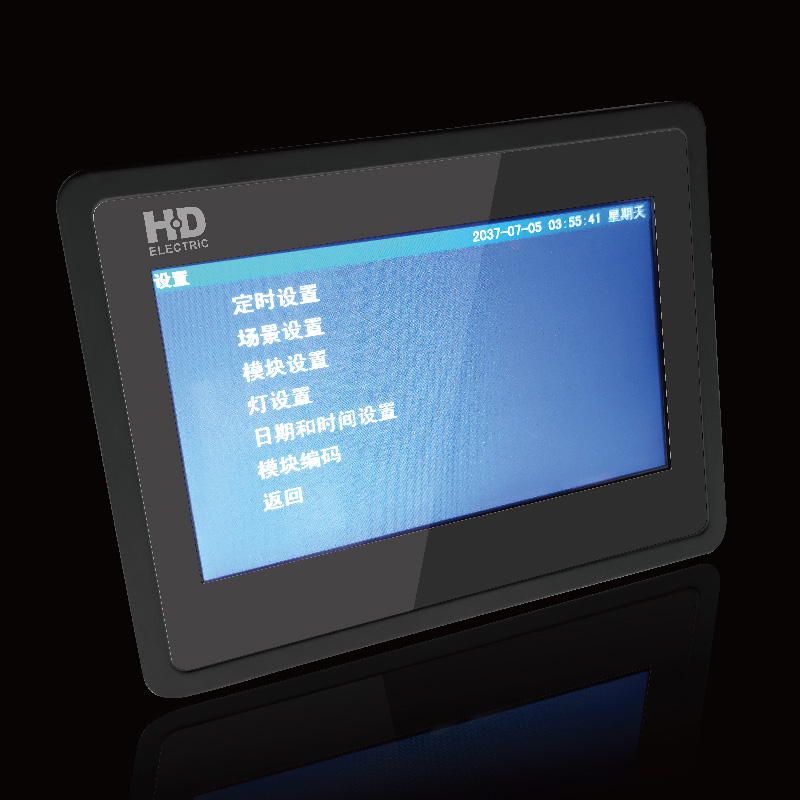

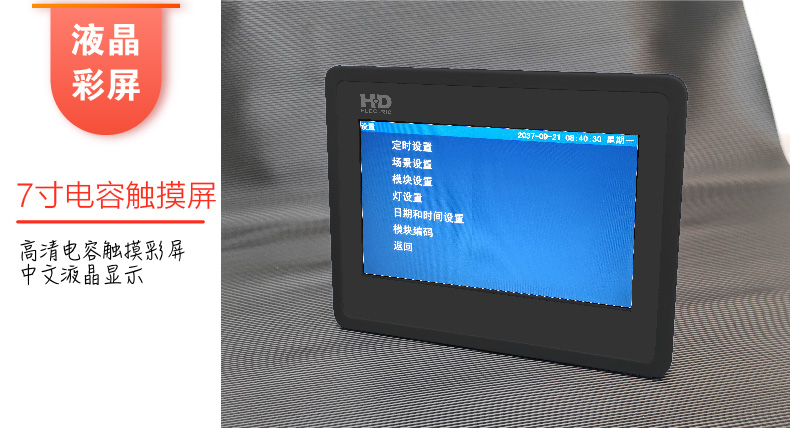

采用7英寸高清晰触摸彩屏

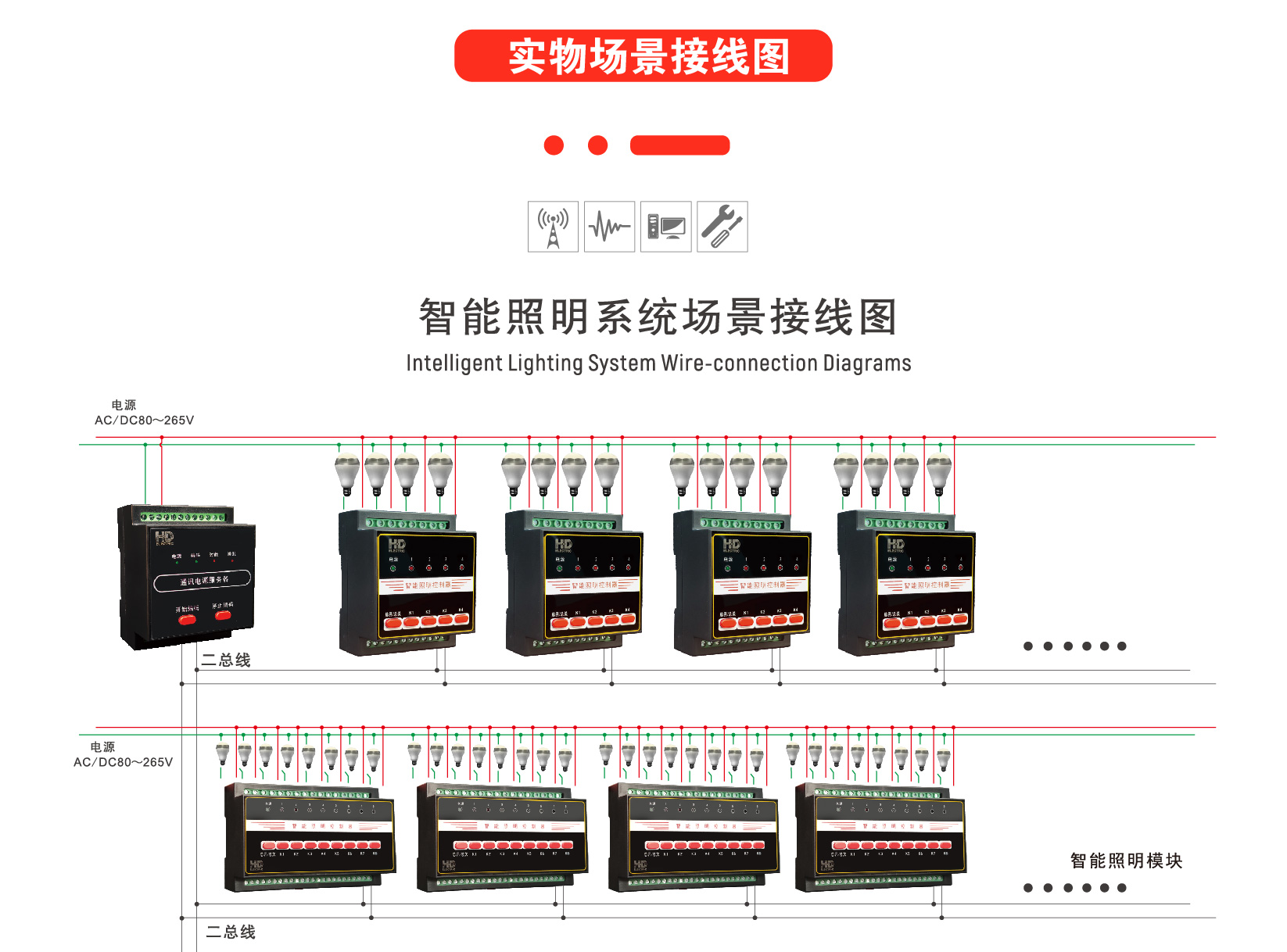

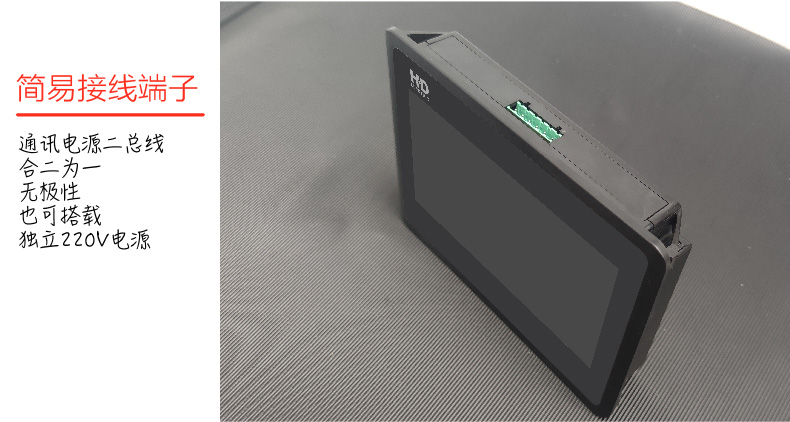

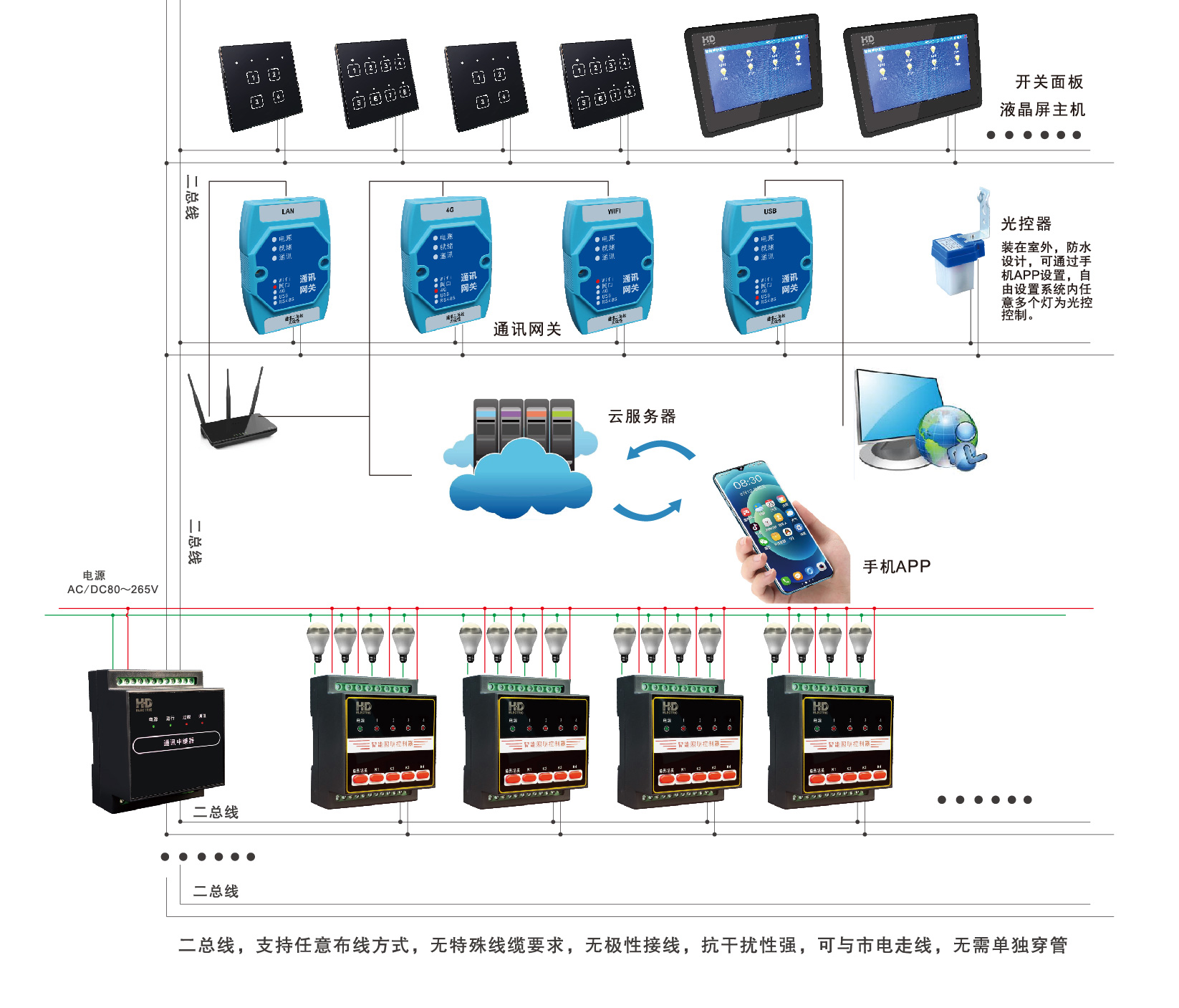

二总线电源通讯合二为一，接线方便，多机通讯
对线路中的各个模块，开关面板实时编码地址，输入与数字地址编码对应的中文地址

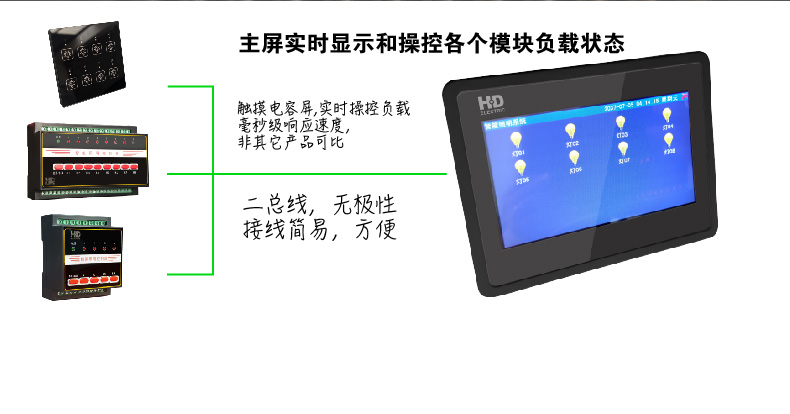

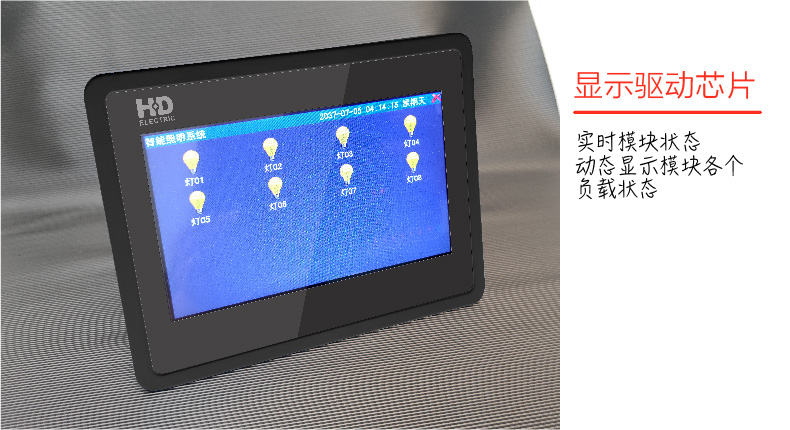

数字化处理技术，实时动态显示、管理查询多达255个节点的模块信息
二总线技术，实时、准确传送各模块运行参数和控制指令
可实时动态设置和查询多场景控制，可满足各种节能用电场景所需
支持最多255个场景控制(每个场景可以控制系统内最多1365个灯的动作)

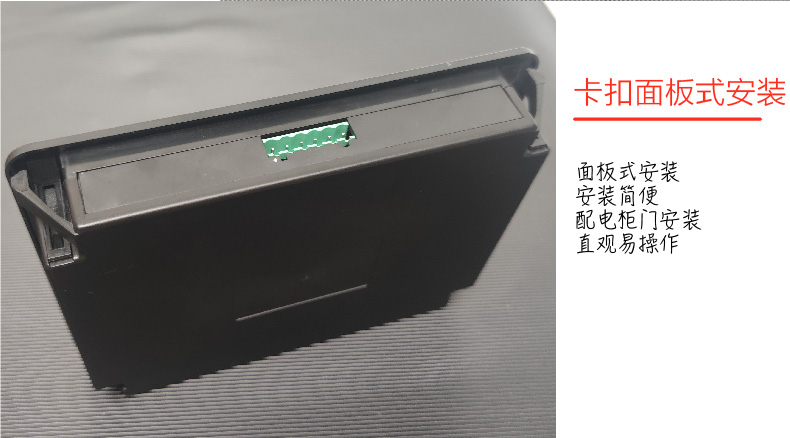

可安装在各种场合(墙面，配电箱门板)等
支持最多1024个定时器，定时执行各种场景动作

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

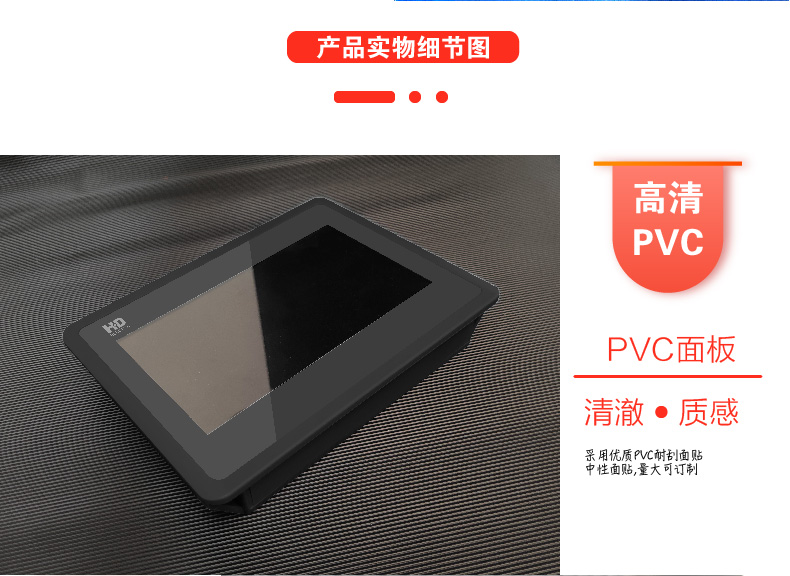

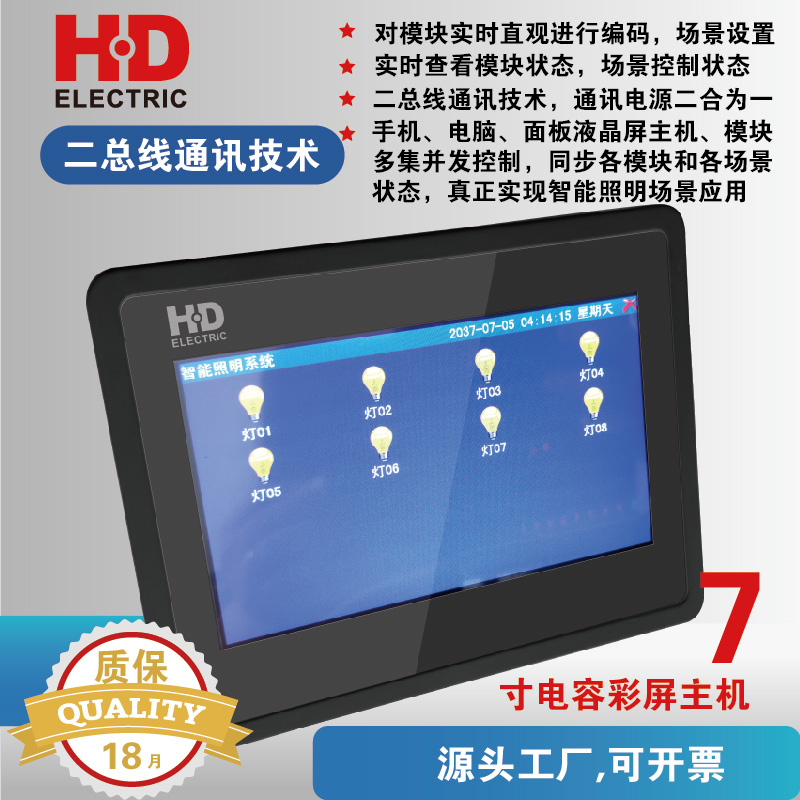

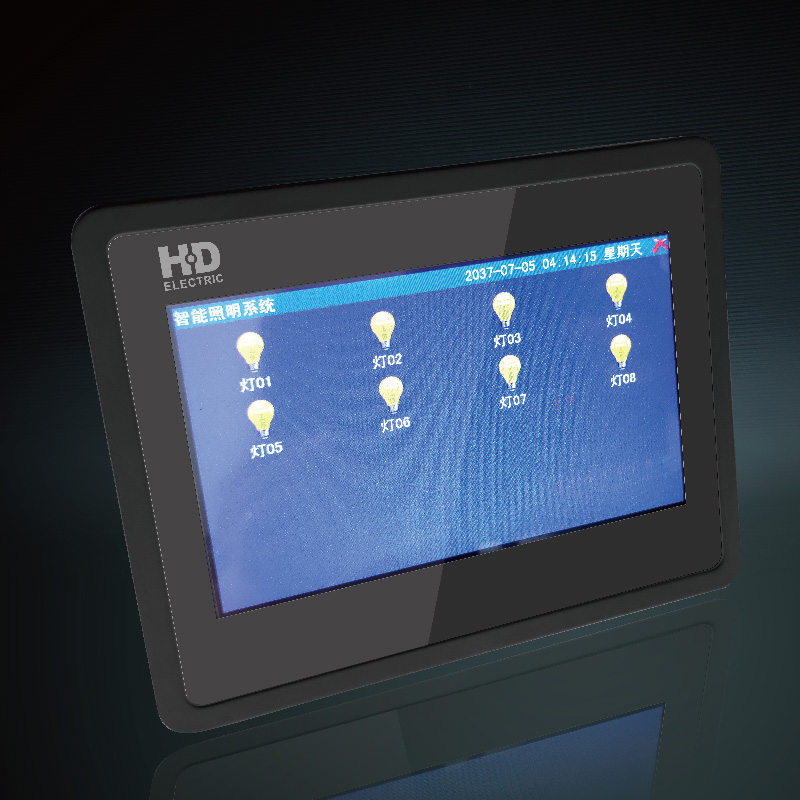

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	AC\DC80-265V、二总线供电
负载电流	无源信号
功耗	<5W
控制回路	一对一，一对多，多对一，多对多
控件响应时间	≤０.５ S

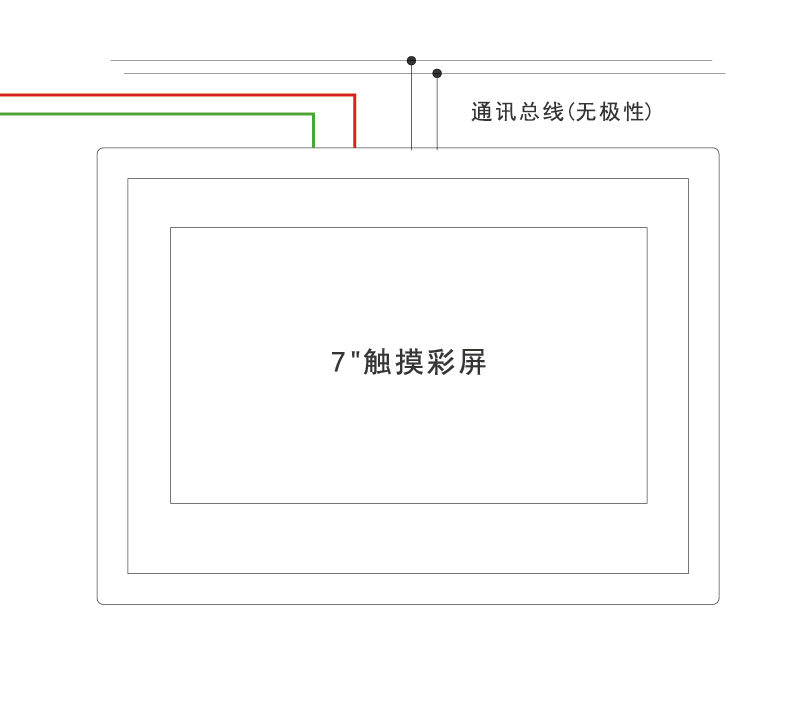

通讯回路	通讯二总线无极性
环境温度	-20°C~+60°C
环境湿度	10%~90%
安装方式	面板式安装
执行标准	GB14287.2 GB14287.3
