HDTXZJ 智能照明电源通讯中继器

产品概述

Intelligent Lighting Communication Repeater ｜智能照明电源通讯中继器

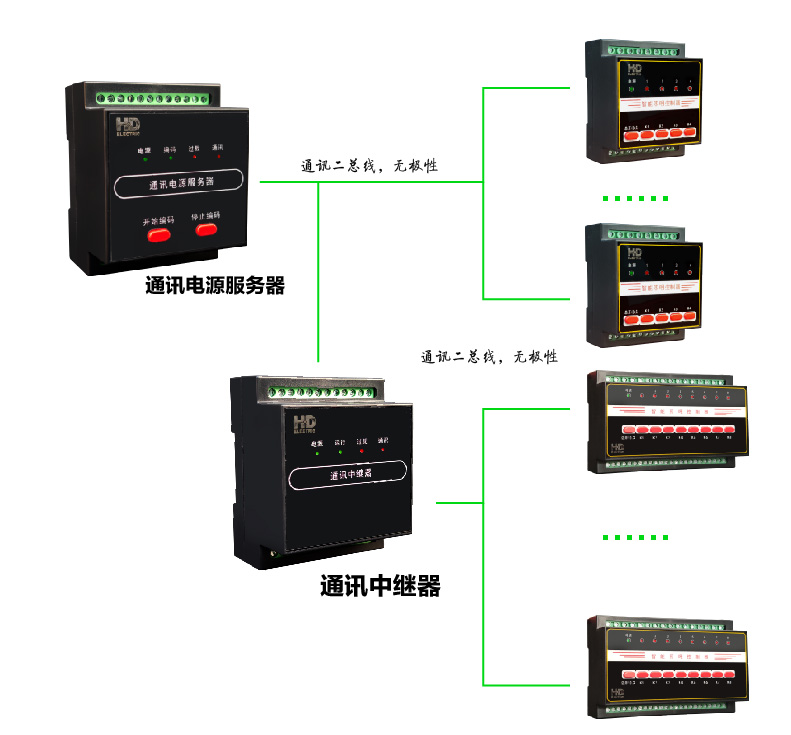

智能照明控制通讯中继器可以对二总线线路中的智能照明模块、开关面板、液晶屏幕主机、通讯网关提供电源支持，并实现各个模
块、开关面板、主机的自由通讯组合，真正实现了供电、通讯合二为一。当智能照明系统中挂载模块、主机和面板超过一定数量时，需考
虑加装通讯中继器来实现更多模块、主机和面板挂载和通讯。

　　通讯中继器仅提供电源支持和放大信号，如需要通讯和编码仍需电源服务器工作完成。

　　智能照明控制系统适用于小区住宅、医院、图书馆、机房、集贸商场、KTV等公众文化娱乐场所、火车站、汽车站、公路、酒店、学
校、文物保护单位、工作车间、办公场所及仓储等区域照明及用电设备实行智能化控制。但不适用于易燃易爆和强腐蚀性环境。

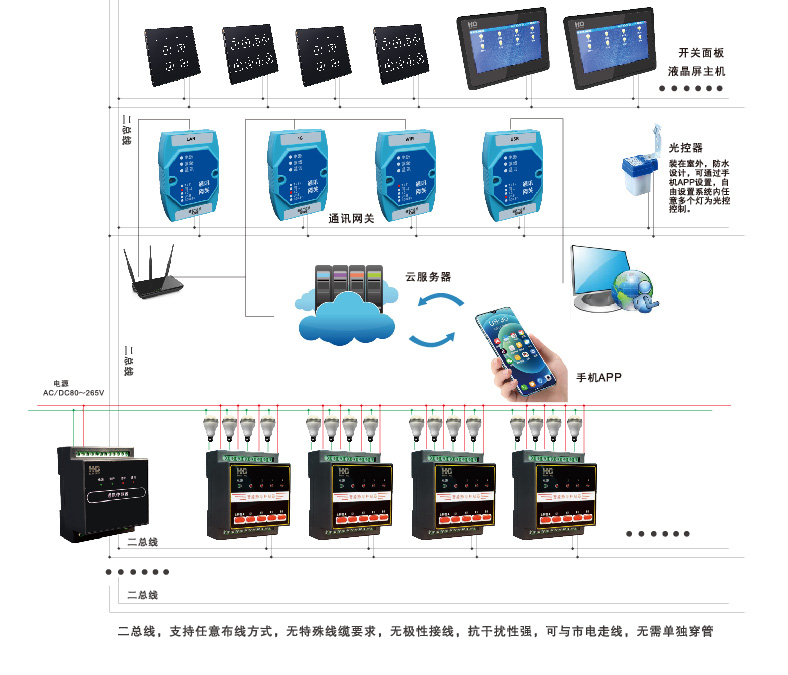

公司智能照明系统采用二总线供电通讯，支持任意布线方式，无特殊线缆要求，无极性接线，抗干扰性强，可与市电走线，无需单独
穿管，多主机远程操控，具有布线简易、维护简单、操作简便、省时省工等独特优势。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

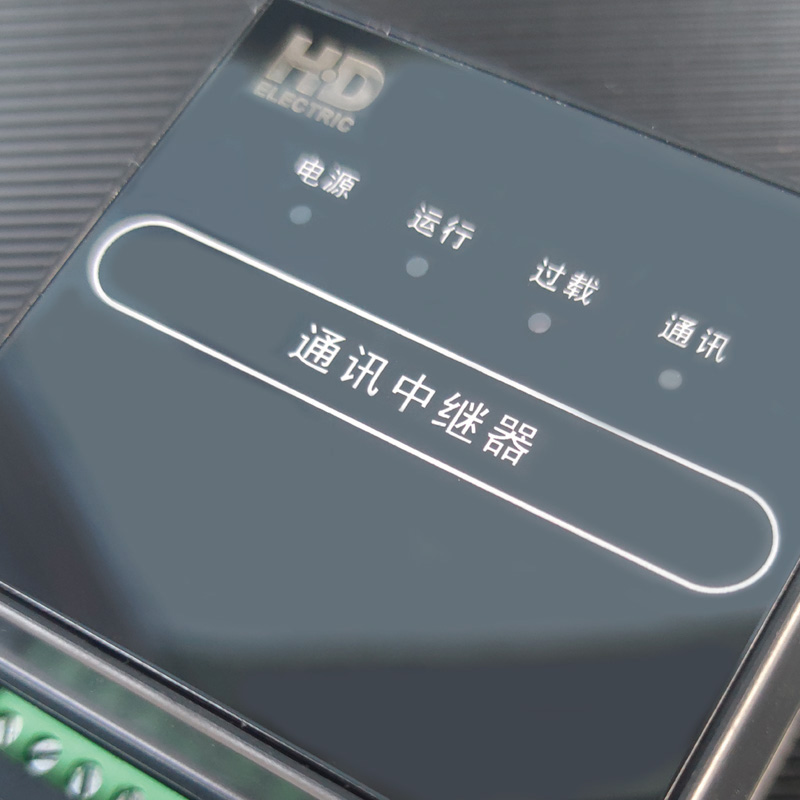

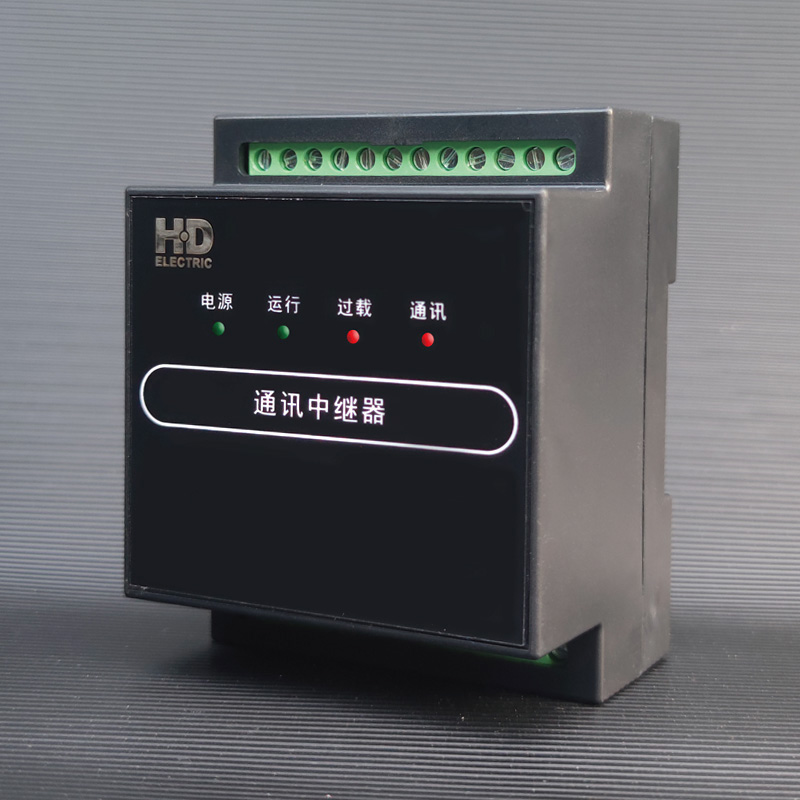

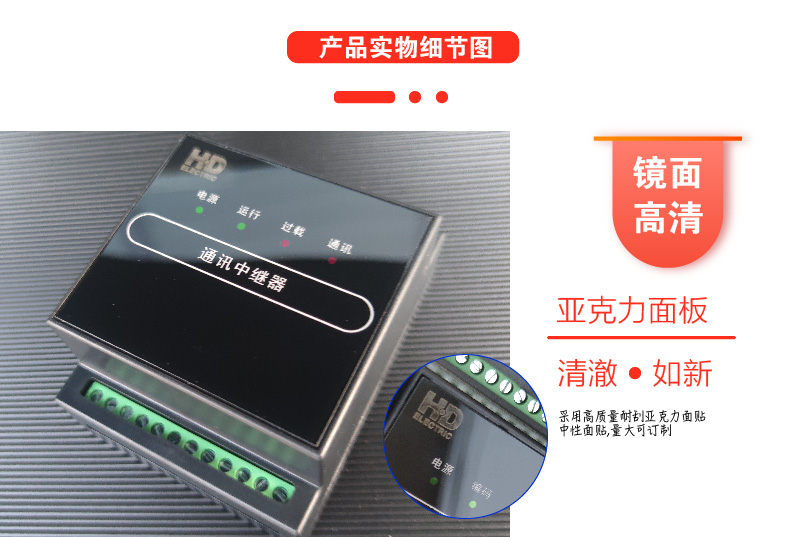

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	AC/DC80～265V
负载电流	阻性负载20A, 感性负载10A
场景控制	控制模块，86型面板，控制主机，多主机通讯
控制回路	其它模块、控制面板面板、中继器、网关等不限个数，但总数不能超255个
消防电压	DC 24V

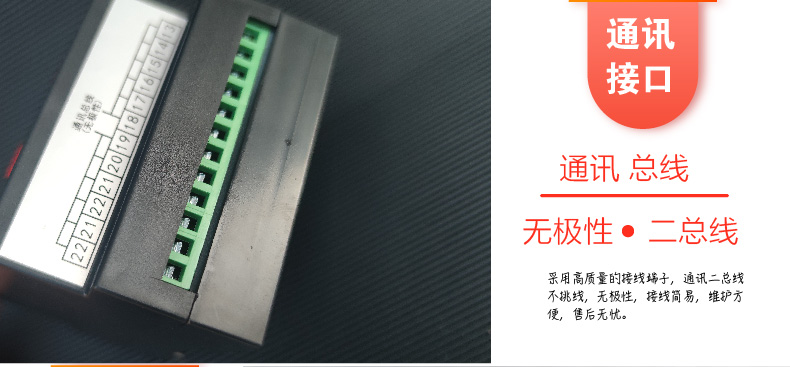

通讯回路	通讯二总线无极性
经纬度	自动获取或根据当地坐标参数后手动设置
时间设置	24小时、日期、星期、月、年、网络自动授时
安装方式	导轨式安装
执行标准	GB14287.2 GB14287.3
