HDTXWG 智能照明通讯网关

产品概述

Intelligent Lighting Communication Gateway ｜智能照明通讯网关

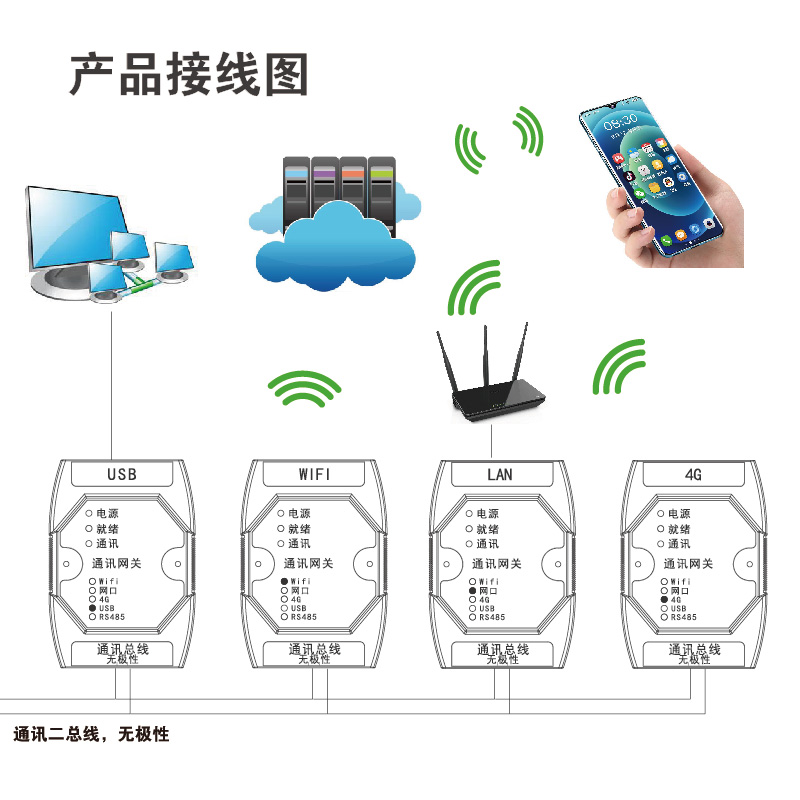

智能照明控制通讯网关可以对二总线线路中的智能照明模块、开关面板、液晶屏幕主机提供上行、下行通讯支持，二总线技术实时、
准确传送各模块运行参数和控制指令，服务器、手机app、平板、电脑等设备，通过网关实时监测、控制各个模块的运行情况，通过网关
进行多集通讯，配置多场景应用，达到节能、高效的智能照明环境。

　　智能通讯网关多种通讯方式，提供4G,WIFI,LAN,USB,RS485多种接口，满足各种设备，各种用电环境下的通讯接口支持。

　　智能照明控制系统适用于小区住宅、医院、图书馆、机房、集贸商场、KTV等公众文化娱乐场所、火车站、汽车站、公路、酒店、

学校、文物保护单位、工作车间、办公场所及仓储等区域照明及用电设备实行智能化控制。但不适用于易燃易爆和强腐蚀性环境。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

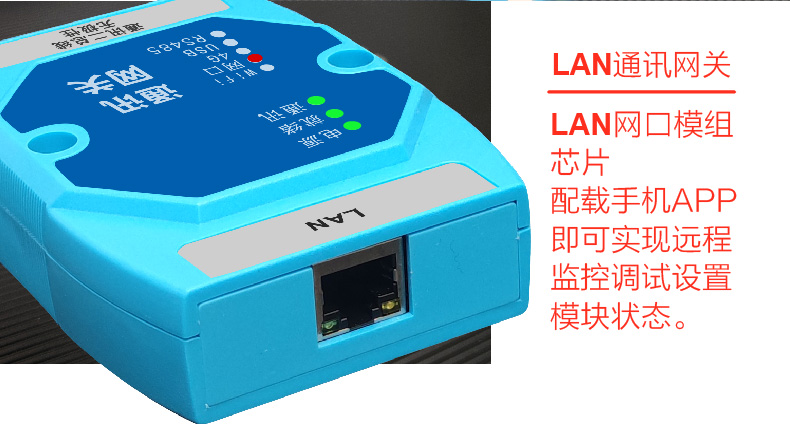

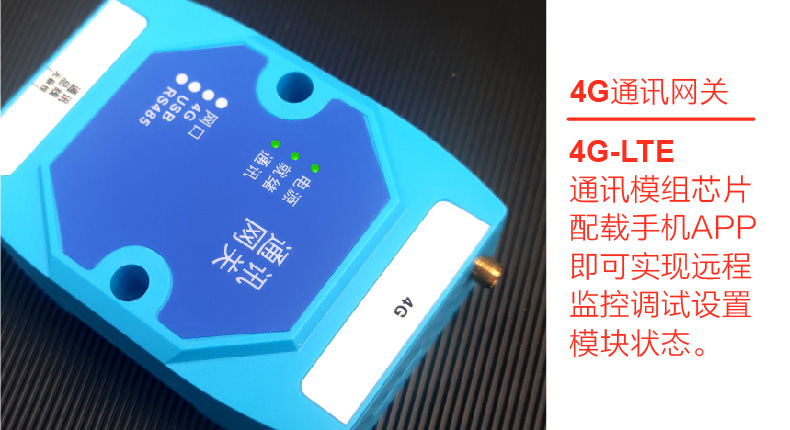

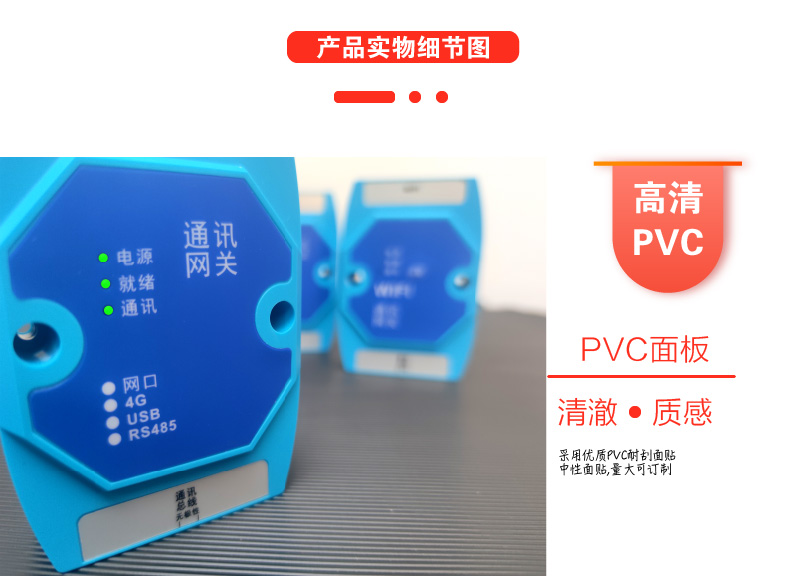

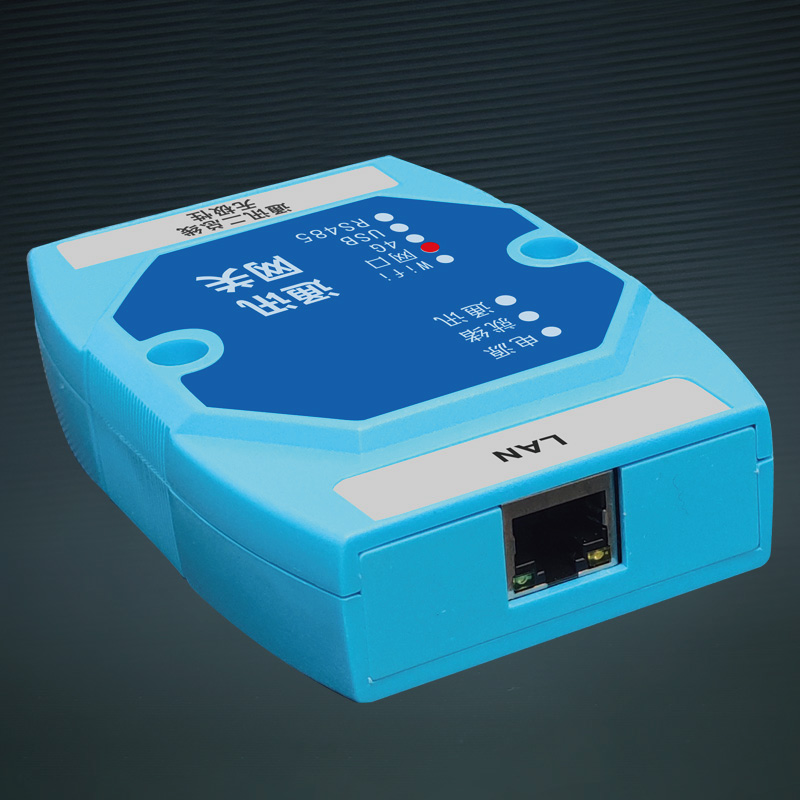

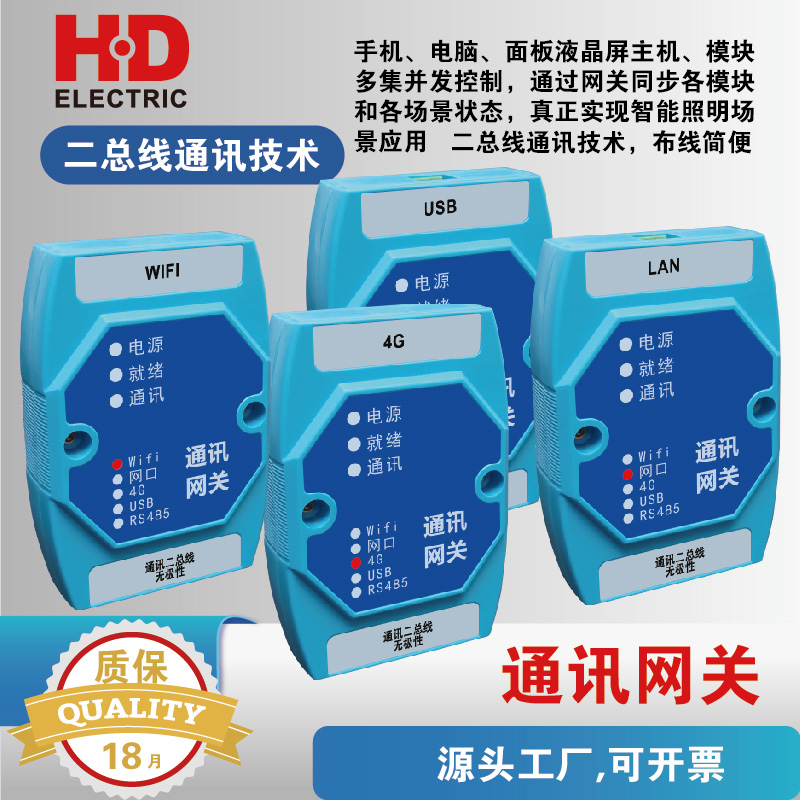

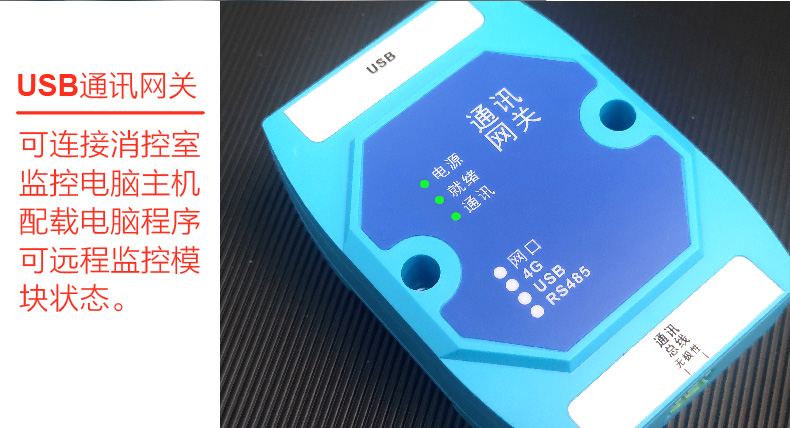

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	二总线供电
负载电流	/
场景控制	控制模块，86型面板，控制主机，多主机通讯
控制方式	电脑、手机APP、RS485接入
通讯方式	WIFI、4G、LAN、RS485
通讯回路	通讯二总线无极性
经纬度	自动获取或根据当地坐标参数后手动设置
消防联动接口	/
安装方式	导轨式安装
执行标准	GB14287.2 GB14287.3
