HDZMGK 智能照明光控模块

产品概述

Intelligent Lighting Sensor ｜智能照明光控模块

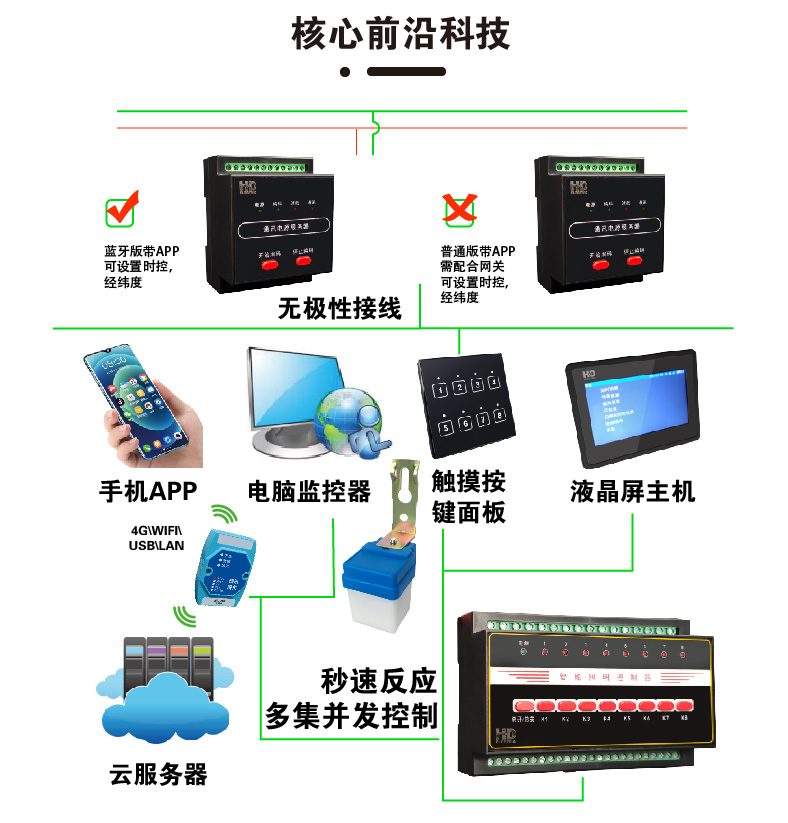

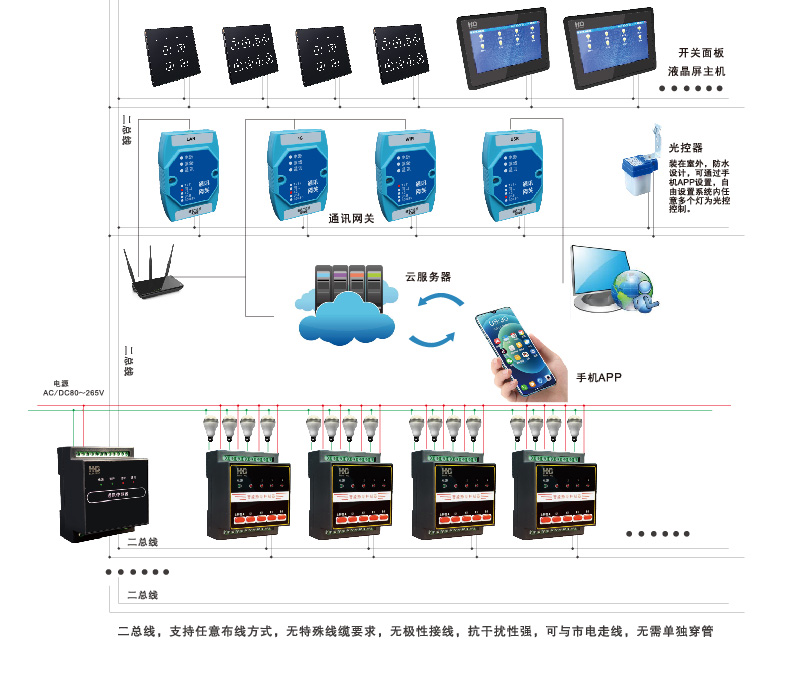

智能照明光控模块可以通过光照强度对二总线线路中的智能照明模块、开关面板进行控制，通过二总线通讯实现系统中只需一个光
控模块即可控制系统中的所有模块或者用电器的工作，能过二总线技术实现了供电、通讯合二为一。光控模块与各个单元之间通过二总线
通讯，实现单控，多控，多组合控制用电设备，采取多场景控制，实现低碳、绿色节能、低排放的环保目标。

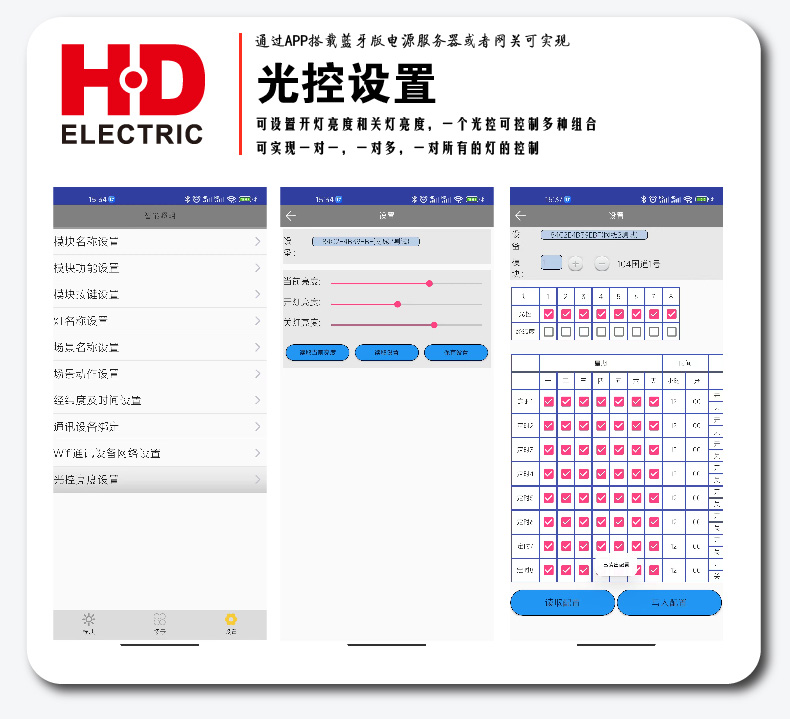

智能照明光控模块的亮度可通过手机APP设置亮度强度，可实现不同场景的亮度需求。

　　智能照明控制系统适用于小区住宅、医院、图书馆、机房、集贸商场、KTV等公众文化娱乐场所、火车站、汽车站、公路、酒店、学
校、文物保护单位、工作车间、办公场所及仓储等区域照明及用电设备实行智能化控制。但不适用于易燃易爆和强腐蚀性环境。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

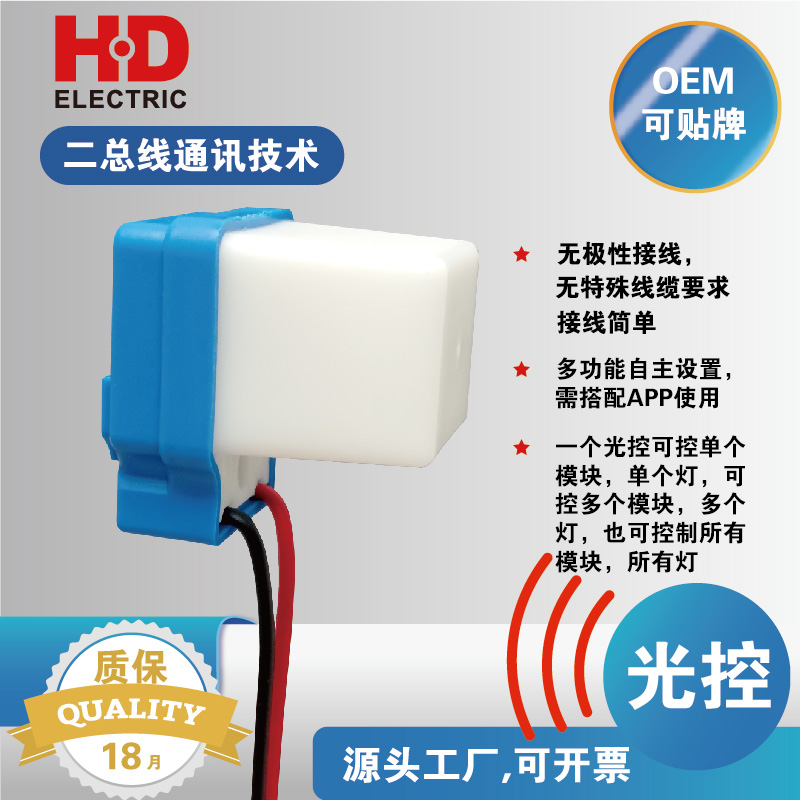

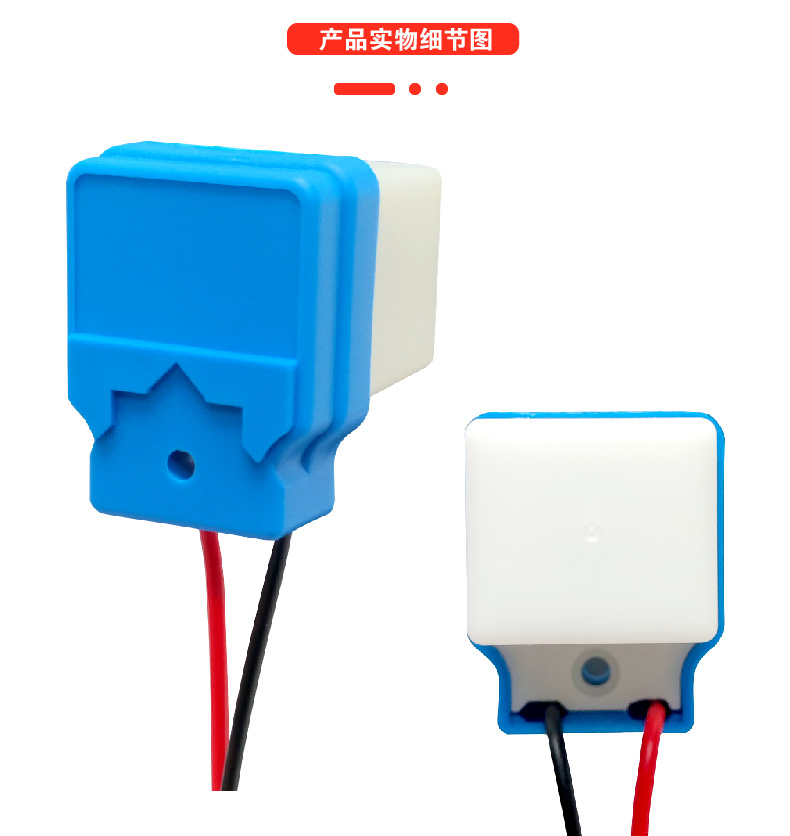

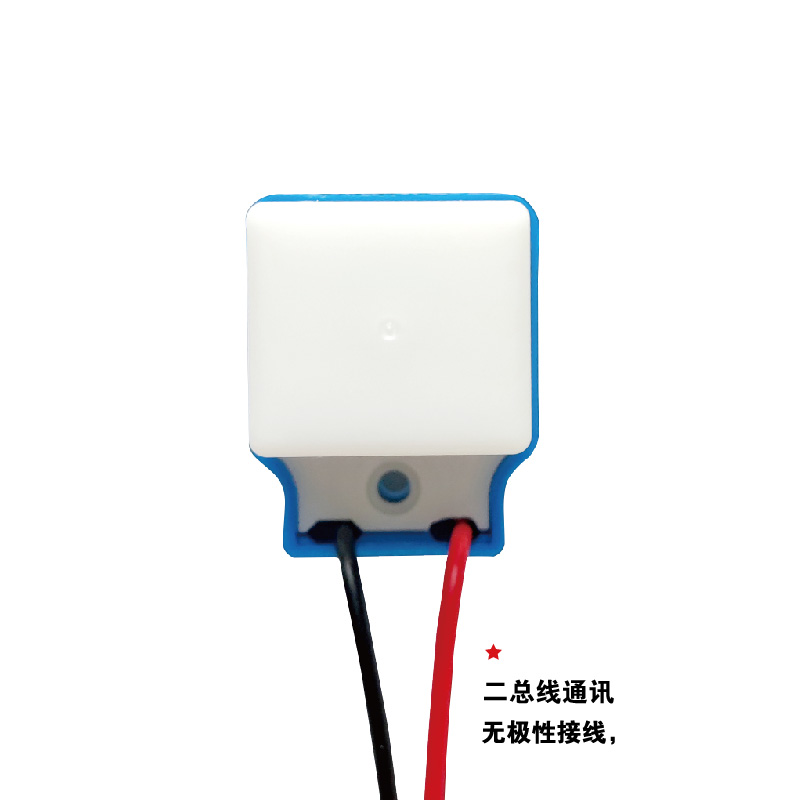

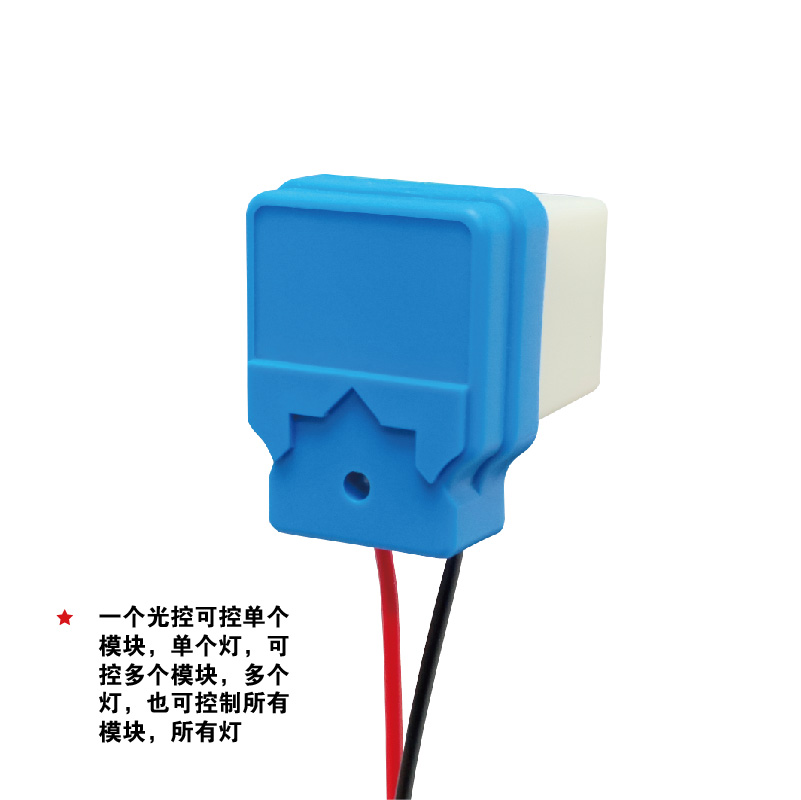

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	二总线供电
负载电流	/
场景控制	控制模块，86型面板，控制主机，多主机通讯
控制回路	其它模块、控制面板面板、中继器、网关等不限个数，但总数不能超255个
通讯回路	通讯二总线无极性

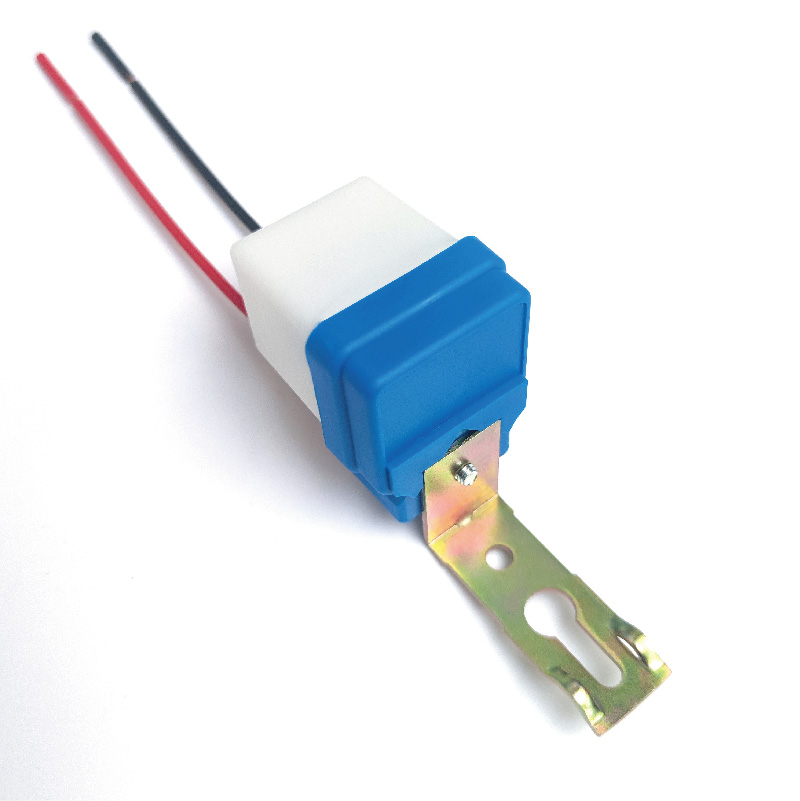

安装方式	户外固定式安装
执行标准	GB14287.2 GB14287.3
