HDFWQ 智能照明电源服务器

产品概述

Intelligent Lighting Power Server ｜智能照明电源服务器

智能照明控制电源服务器可以对二总线线路中的智能照明模块、开关面板、液晶屏幕主机、通讯网关提供电源支持，并实现各个模
块、开关面板、主机的自由通讯组合，真正实现了供电、通讯合二为一。服务器与各个单元之间通过二总线通讯，实现单控，多控，多组
合控制用电设备，采取多场景控制，实现低碳、绿色节能、低排放的环保目标。

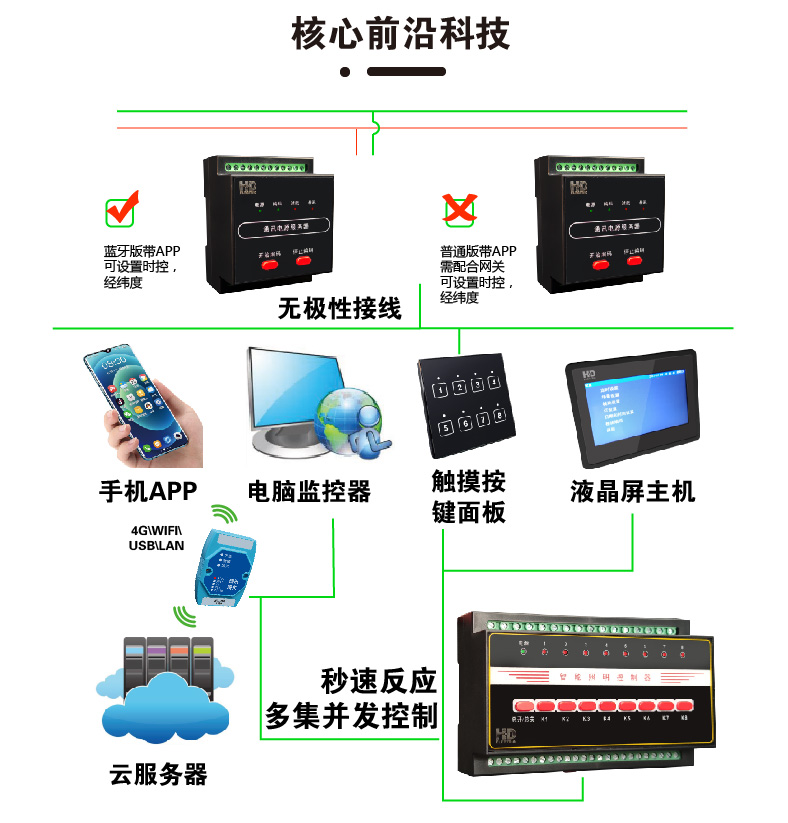

　　智能照明控制电源服务器通过二总线连接智能照明模块和开关面板进行多机通讯；服务器也可通过通讯电源中继器实现更多模块和开
关、主机的挂载和通讯。

　　服务器具有智能记忆功能，可以对模块进行编码记忆。通过服务器可以实现多种控制场景。独立定时、手动控制、远程面板控制、远
程红外控制、经纬度、远程光感控制，远程微波雷达控制、电脑后台、手机APP等智能控制。

　　智能照明控制系统适用于小区住宅、医院、图书馆、机房、集贸商场、KTV等公众文化娱乐场所、火车站、汽车站、公路、酒店、学
校、文物保护单位、工作车间、办公场所及仓储等区域照明及用电设备实行智能化控制。但不适用于易燃易爆和强腐蚀性环境。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

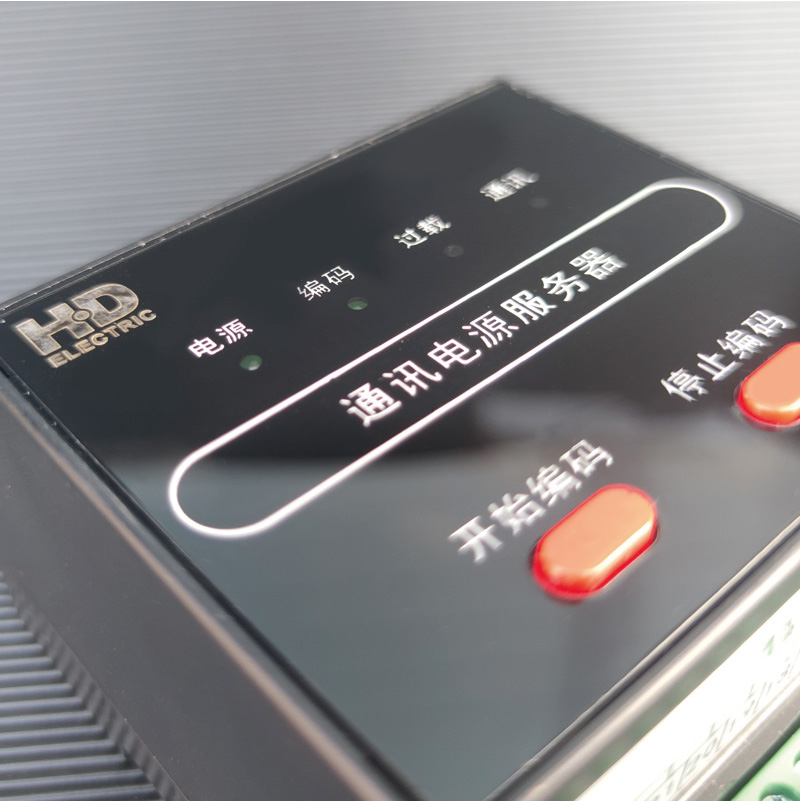

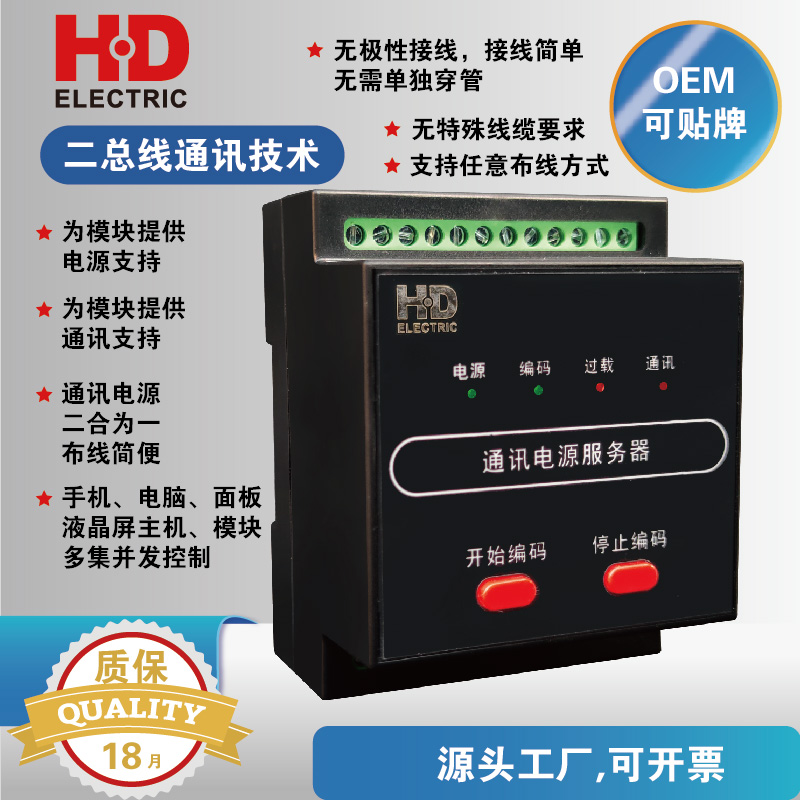

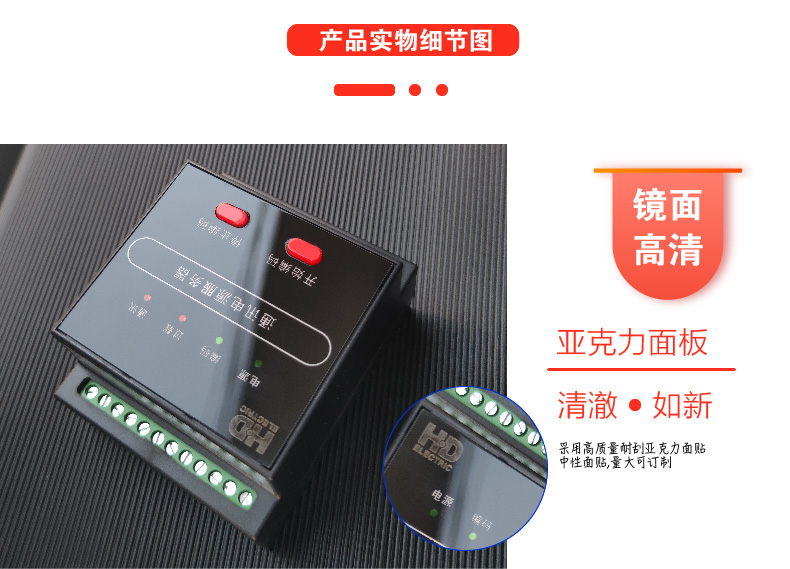

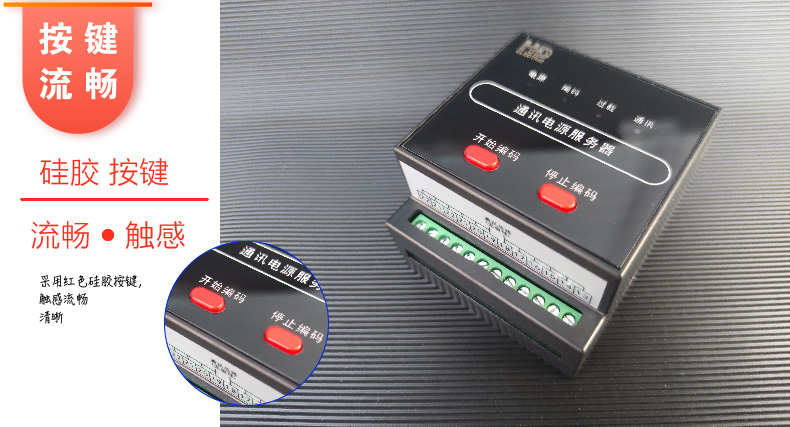

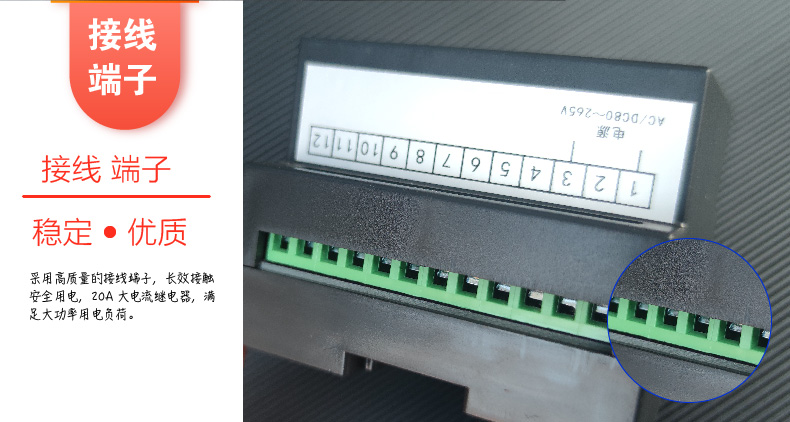

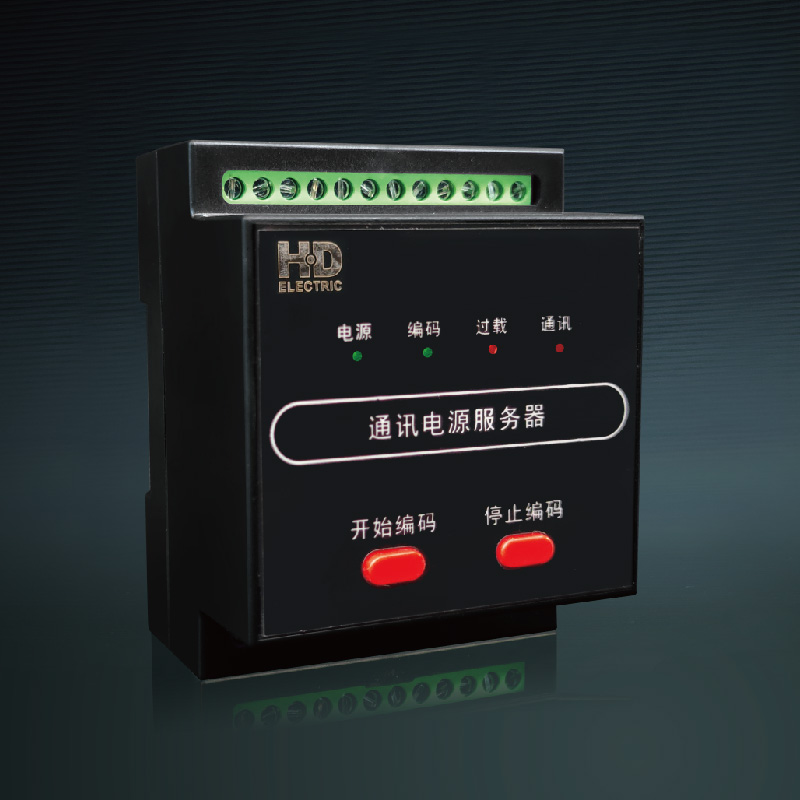

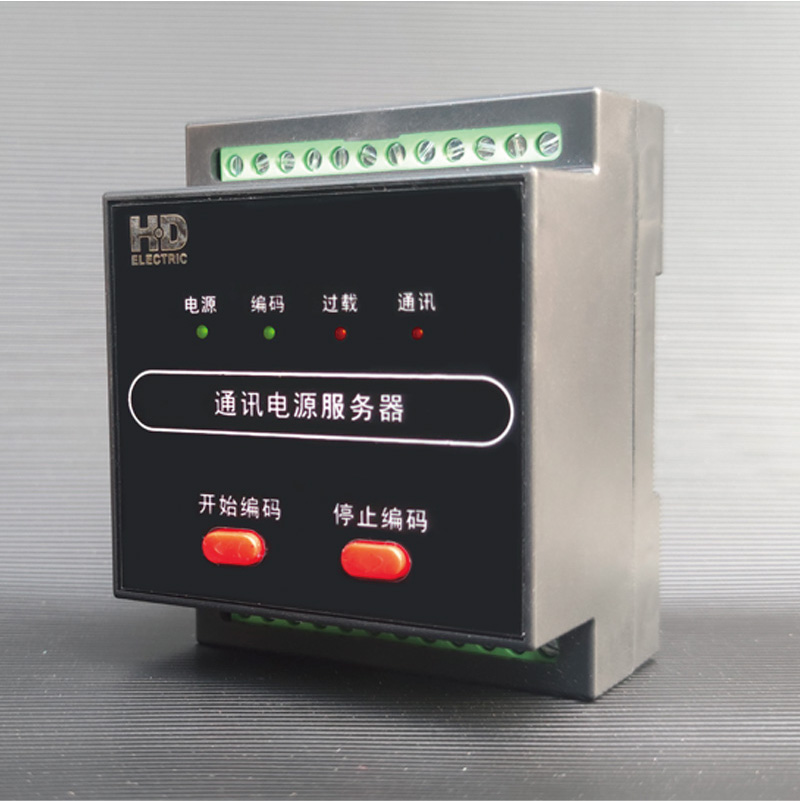

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	AC/DC80～265V
负载电流	/
场景控制	控制模块，86型面板，控制主机，多主机通讯
控制回路	其它模块、控制面板面板、中继器、网关等不限个数，但总数不能超255个
消防电压	DC 24V

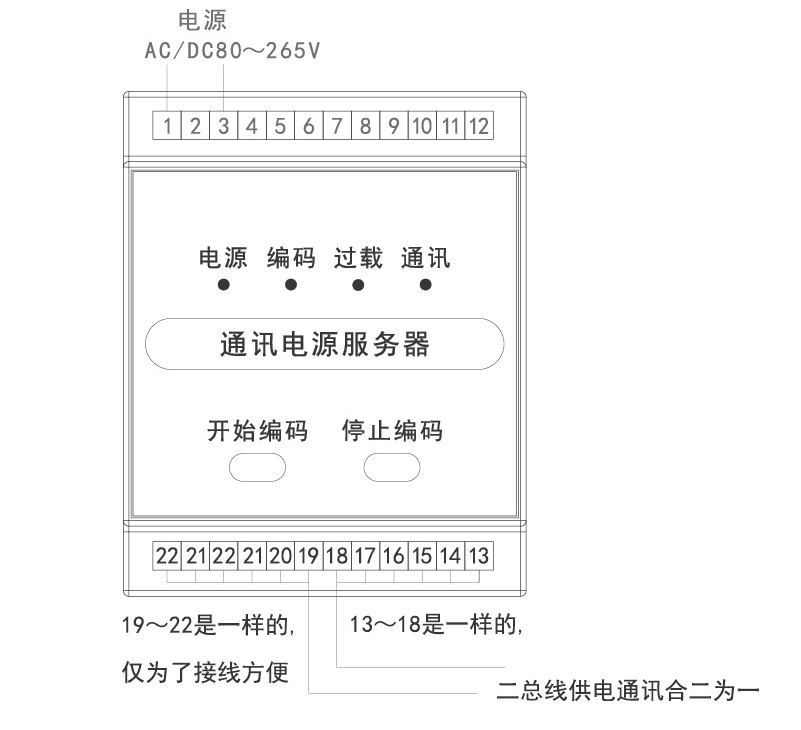

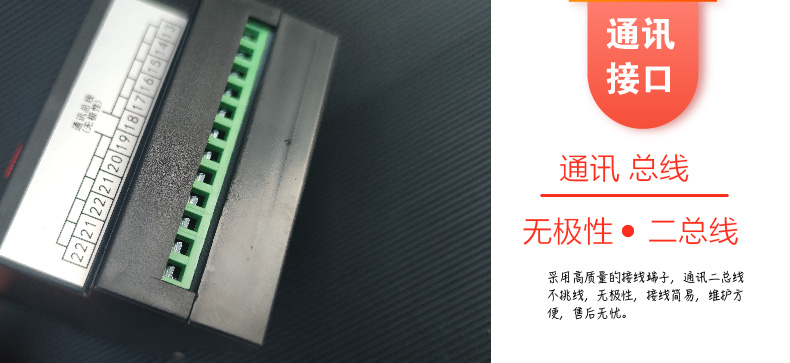

通讯回路	通讯二总线无极性
经纬度	自动获取或根据当地坐标参数后手动设置
时间设置	24小时、日期、星期、月、年、网络自动授时
消防联动接口	DC24V输入
安装方式	导轨式安装
执行标准	GB14287.2 GB14287.3
