HDZM-4L 4路智能照明控制模块

产品概述

Intelligent Lighting Module ｜ 4路智能照明控制模块

智能照明控制模块可以对照明或其他负载DC/AC 0-220V电源进行智能控制，控制电流不得超过20A。若有用电设备超过规定的电流
或电压时，需在模块控制回路输出端外接中间继电器或交流接触器。

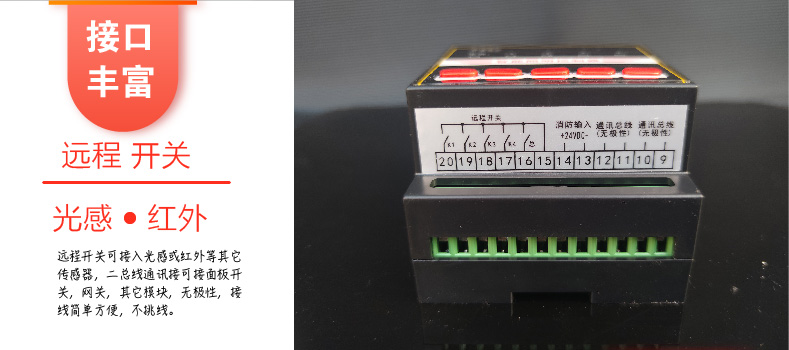

　　智能照明控制模块每个回路可设置多种控制场景。独立定时、手动控制、远程面板控制、远程红外控制、经纬度、远程光感控制，远
程微波雷达控制、电脑后台、手机A P P等智能控制。

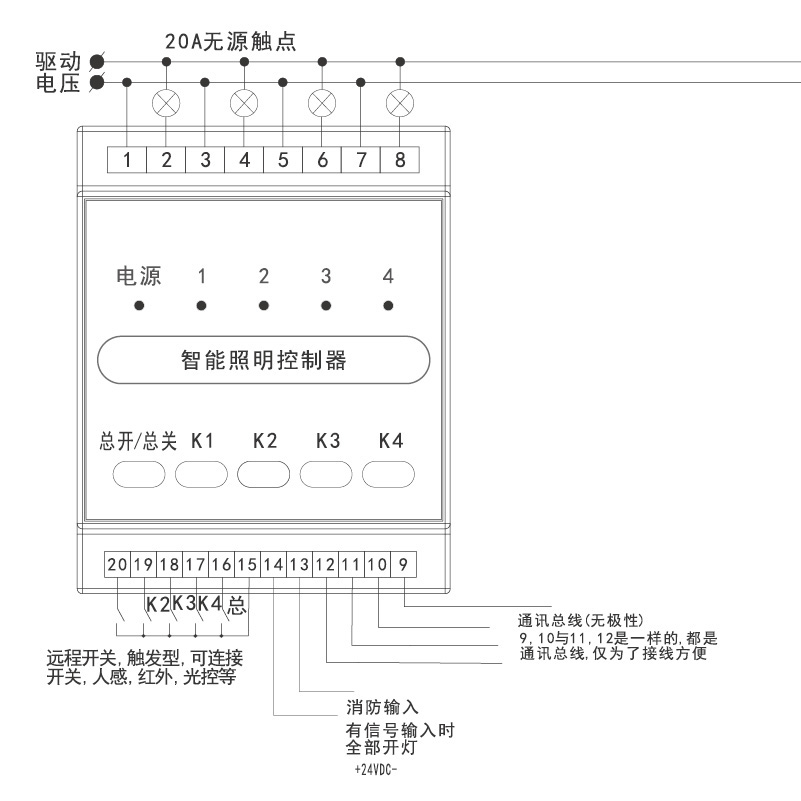

　　智能照明控制模块提供一路消防24V消防接口，每当有消防有源信号输入，模块可自行打开所有回路，切换到消防状态。已便于人员
及财产得到及时的安全保障。

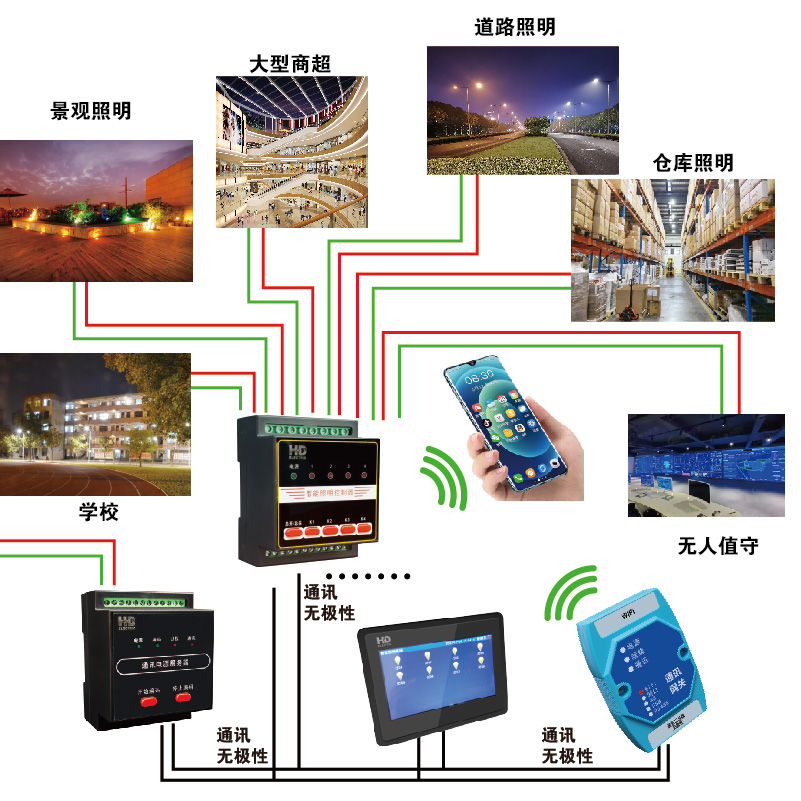

　　智能照明控制系统适用于小区住宅、医院、图书馆、机房、集贸商场、KTV等公众文化娱乐场所、火车站、汽车站、公路、酒店、学
校、文物保护单位、工作车间、办公场所及仓储等区域照明及用电设备实行智能化控制。但不适用于易燃易爆和强腐蚀性环境。

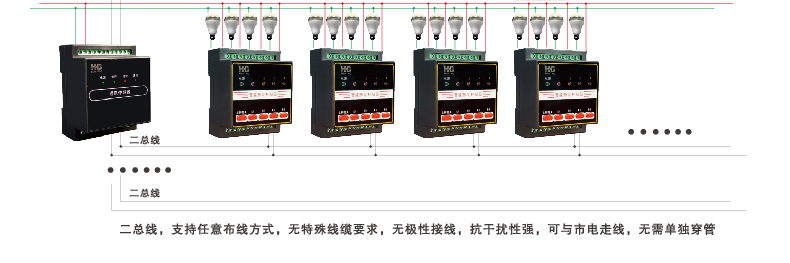

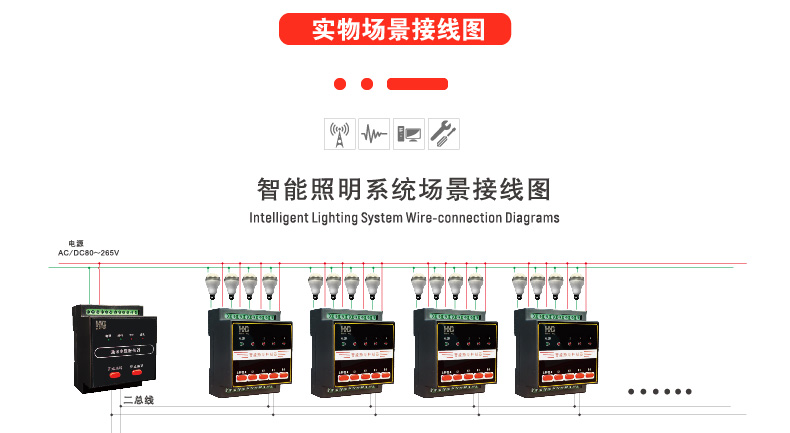

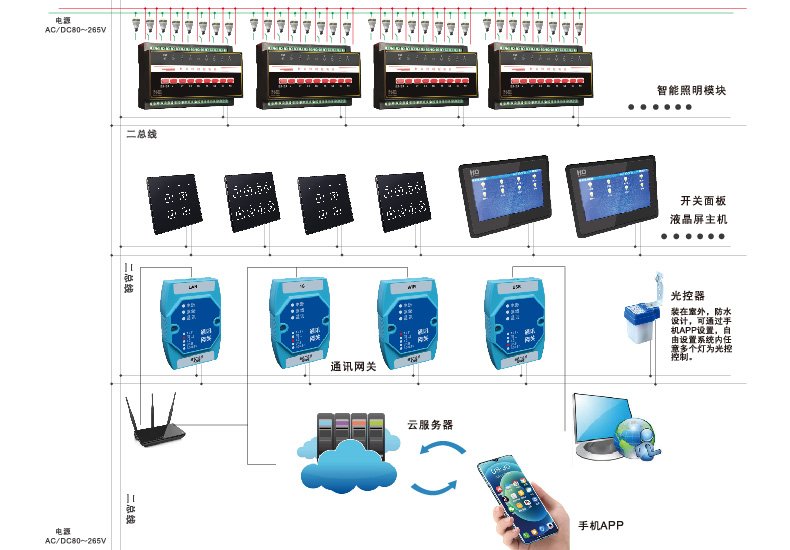

公司智能照明系统采用二总线供电通讯，支持任意布线方式，无特殊线缆要求，无极性接线，抗干扰性强，可与市电走线，无需单独
穿管，多主机远程操控，具有布线简易、维护简单、操作简便、省时省工等独特优势。

产品型号命名及含义



	扩展功能 BT：蓝牙功能 4G： 4G通讯功能 RS485 LAN WIFI DI 开关量输入 DO 开关量输出
	显示方式 E 数码管 Y 段码液晶 YZ 中文液晶
	功能代号 220V DC24V
	产品分类代号 K 可编程 X 经济型可编程

	外形代号 61 62 63 65 67 68 69
	企业产品系列代号 HD 智能照明 DF 电气火灾 JY 仪表

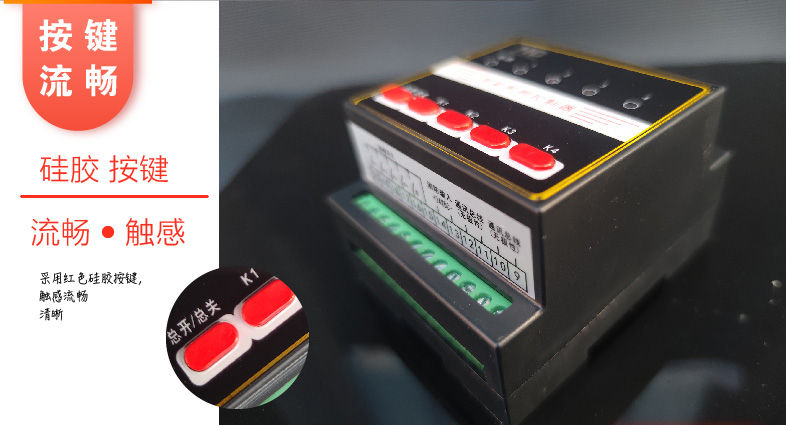

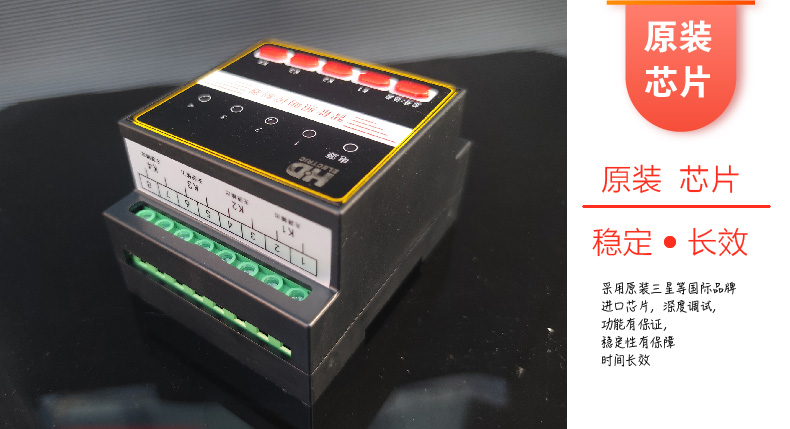

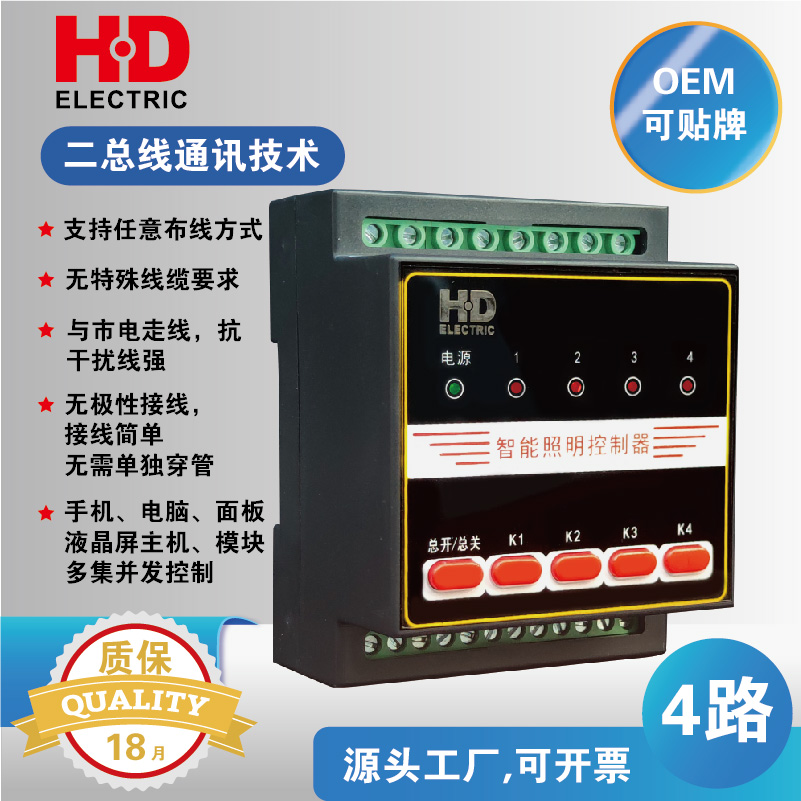

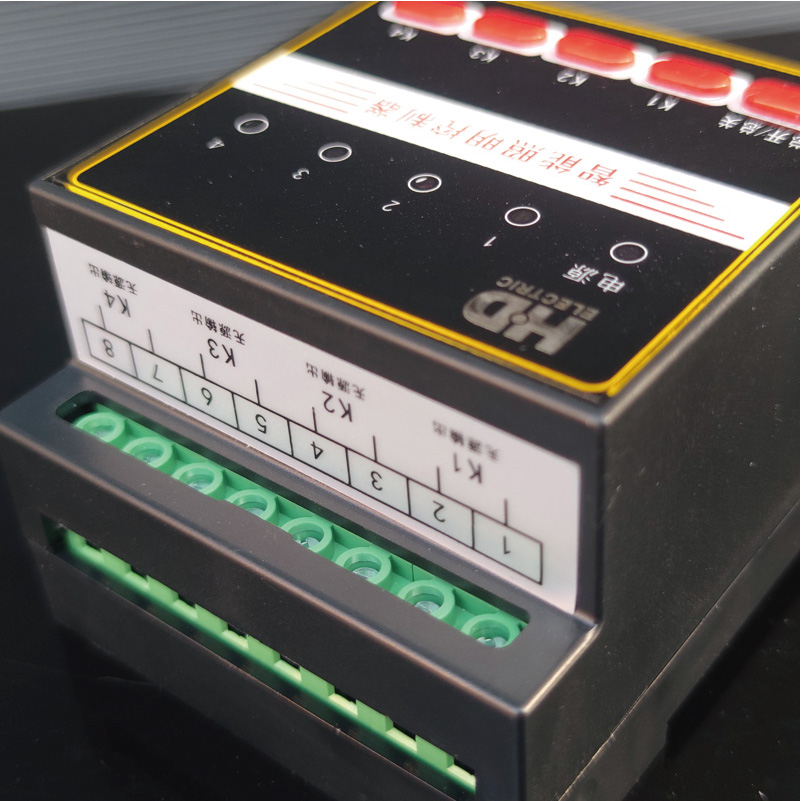

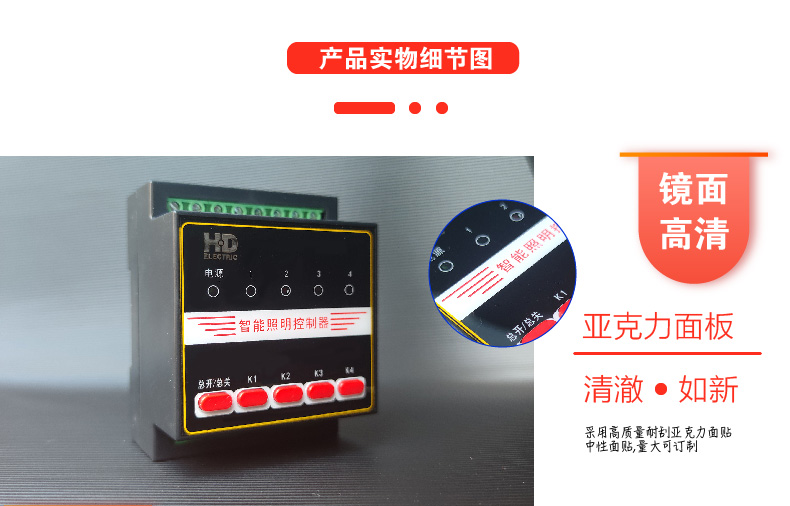

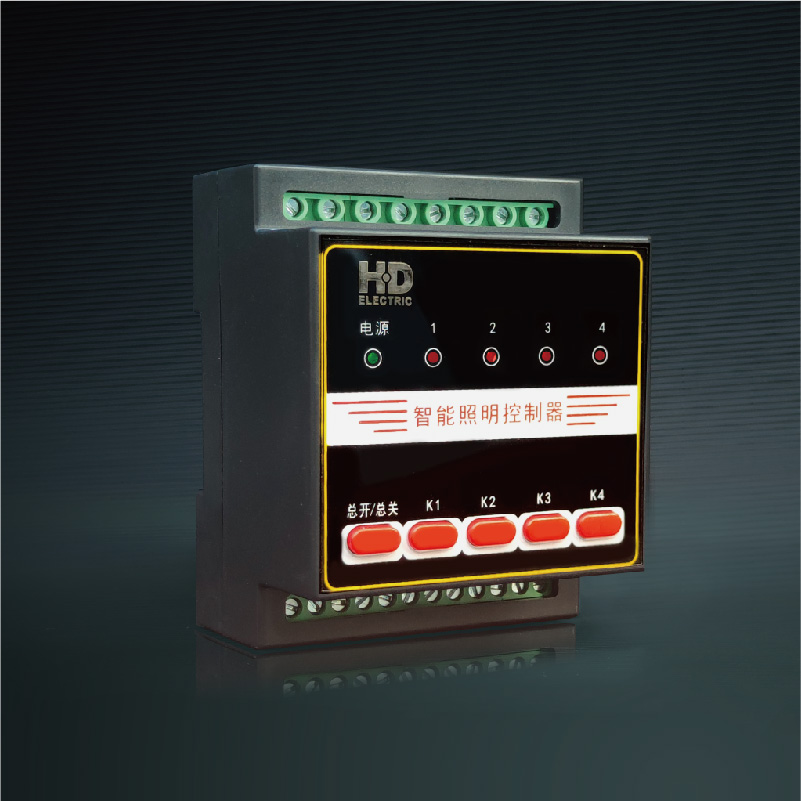

产品图片

产品适用范围

1、产品适用于无粉尘，无导电尘埃，无腐蚀性，无易燃易爆气体，无风雨侵袭的地方；
2、海拔高度≤2000米；
3、使用环境温度-10℃〜+40℃，日平均温度≤+35℃；相对湿度≤50%(环境温度为+40℃时)；
4、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场的5倍。需远距离通讯时，线路附近无强电磁干扰；
5、产品需安装在通风、散热良好的环境下使用。

主要技术参数

额定工作电压	二总线供电
负载电流	阻性负载20A, 感性负载10A
场景控制	控制模块，86型面板，控制主机，多主机通讯
控制回路	4路
消防电压	DC 24V
通讯回路	通讯二总线无极性
经纬度	自动获取或根据当地坐标参数后手动设置
消防联动接口	DC24V输入
安装方式	导轨式安装
执行标准	GB14287.2 GB14287.3
